من مراقبة البطاريات إلى مراقبة حالة البطاريات والبنية التحتية

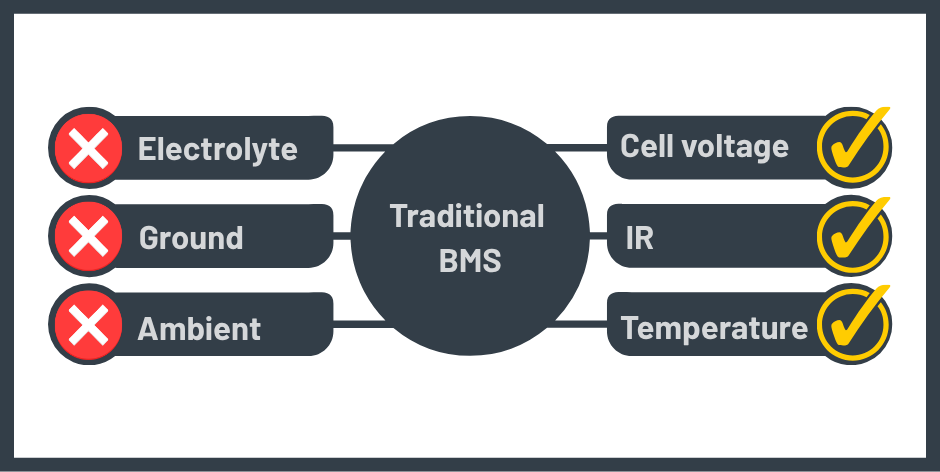

2. حدود مراقبة البطاريات التقليدية

توفر تطبيقات BMS التقليدية رؤية أساسية، لكنها تعمل ضمن إطار محدود. وتشمل المعلمات التي تتم مراقبتها عادةً جهد الخلية، والمقاومة الداخلية، ودرجة حرارة البطارية، وجهد وتيار السلسلة.

تُعد هذه المعلمات فعالة في اكتشاف عدم التوازن، ومتابعة اتجاهات الشيخوخة، وتحديد الأعطال الواضحة. ومع ذلك، تبقى عدة ظروف حرجة خارج هذا النطاق.

على سبيل المثال، قد يتطور تدهور العزل دون ظهور انحراف فوري في الجهد. كما لا يمكن استنتاج فقدان الإلكتروليت في أنظمة NiCd مباشرة من قيم الجهد أو المقاومة. ولا يظهر تراكم الغاز في القياسات القياسية للبطارية. كذلك، لا يتم دائماً إدراج الظروف البيئية التي تؤثر في شيخوخة البطاريات ضمن نطاق المراقبة التقليدية.

وهذا يخلق فجوة بين ما يتم قياسه فعلياً وبين ما يؤثر في اعتمادية النظام على أرض الواقع.

3. الانتقال إلى مراقبة الحالة

يتمثل المستوى الأول من التوسع في تفسير البيانات المقاسة ضمن سياق تشغيلي أوسع.

بدلاً من تقييم كل معلمة بشكل منفصل، يوفر النظام صورة أكثر تكاملاً لحالة البطاريات من خلال المراقبة المشتركة لتوزيع الجهد عبر الخلايا، واتجاهات المقاومة الداخلية بمرور الوقت، وسلوك درجة الحرارة على مستوى الخلية والمحيط، وأنماط التشغيل مثل دورات الشحن والتفريغ.

لا يضيف هذا المستوى أنواع قياس جديدة بالضرورة، لكنه يحسن طريقة فهم البيانات المتاحة ضمن ظروف تشغيل النظام.

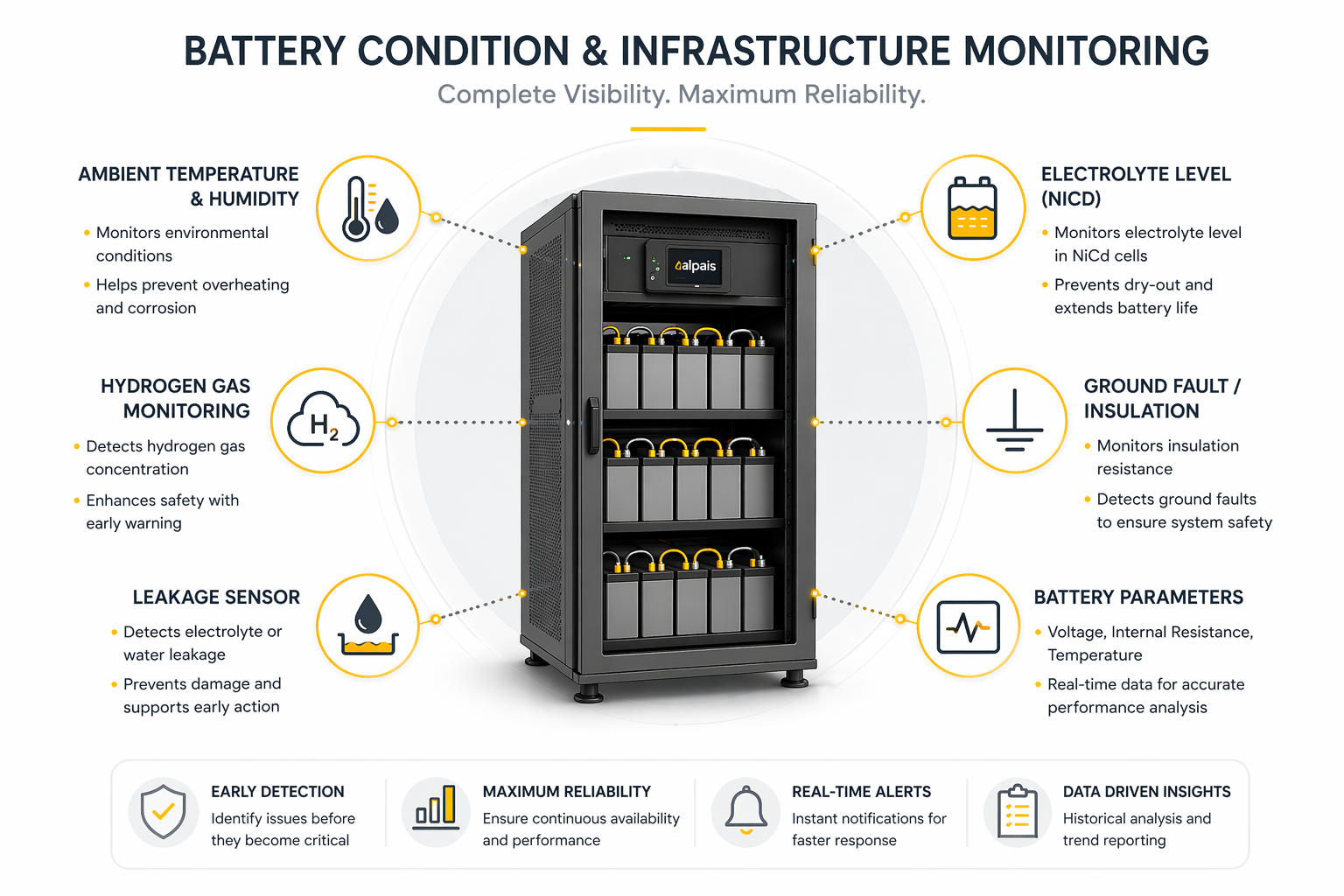

4. طبقة مراقبة البنية التحتية

يتضمن المستوى الثاني من التوسع دمج معلمات ليست كهربائية بشكل مباشر، لكنها ضرورية لأداء النظام وسلامته.

4.1 الظروف البيئية

يتأثر أداء البطاريات بشكل كبير بالعوامل البيئية. فدرجة حرارة المحيط، والرطوبة، وظروف التهوية تؤثر في معدل الشيخوخة، والاستقرار الكيميائي، وثبات التشغيل.

تؤدي درجات الحرارة المرتفعة إلى تسريع عمليات التدهور، بينما قد يؤدي عدم تجانس توزيع الحرارة داخل بنك البطاريات إلى شيخوخة غير متساوية بين الخلايا. وتسمح مراقبة هذه الظروف بربط سلوك البطاريات بتأثير البيئة المحيطة.

4.2 المعلمات الكيميائية والفيزيائية

في أنظمة بطاريات NiCd، توفر بعض المعلمات رؤية مباشرة للحالة الداخلية للبطارية.

تتيح مراقبة مستوى الإلكتروليت اكتشاف فقدان السائل، وهو أمر قد يؤدي إلى انكشاف المواد الفعالة وحدوث سخونة موضعية. ولا يمكن اشتقاق هذه المعلمة من قياسات الجهد أو المقاومة.

يُعد تركيز غاز الهيدروجين عاملاً حرجاً آخر. أثناء الشحن، يتولد الهيدروجين، وقد يؤدي ضعف التهوية إلى تراكمه. وهذا يمثل خطراً على مستوى النظام، وليس مجرد معلمة على مستوى البطارية.

4.3 السلامة والتكامل الكهربائي

تلعب البنية الكهربائية دوراً رئيسياً في اعتمادية النظام، خصوصاً في تطبيقات DC الصناعية.

توفر مراقبة الأعطال الأرضية إشرافاً مستمراً على العزل بين نظام DC والأرض، مما يتيح الكشف المبكر عن مسارات التيار غير الطبيعية.

وتكمل قياسات التسرب على مستوى الخلية هذا النهج من خلال تحديد المراحل المبكرة من تدهور العزل قبل أن تتطور إلى عطل يؤثر على النظام بالكامل.

بهذه الطريقة، تنتقل المراقبة من تقييم حالة البطارية فقط إلى مراقبة التكامل الكهربائي العام للنظام.

4.4 التأثيرات الكهربائية على مستوى النظام

تنشأ بعض التأثيرات من نظام الطاقة نفسه بدلاً من البطارية، لكنها تؤثر مباشرة في أداء البطاريات.

تيار التموج (Ripple Current)، والذي ينتج عادة عن سلوك المقومات، يضيف مركبة تيار متردد داخل نظام DC. وقد يؤدي ذلك إلى زيادة درجة الحرارة والمساهمة في ظروف شحن غير متساوية.

يساعد إدراج هذه المعلمات على تقديم تمثيل أدق لظروف التشغيل الفعلية.

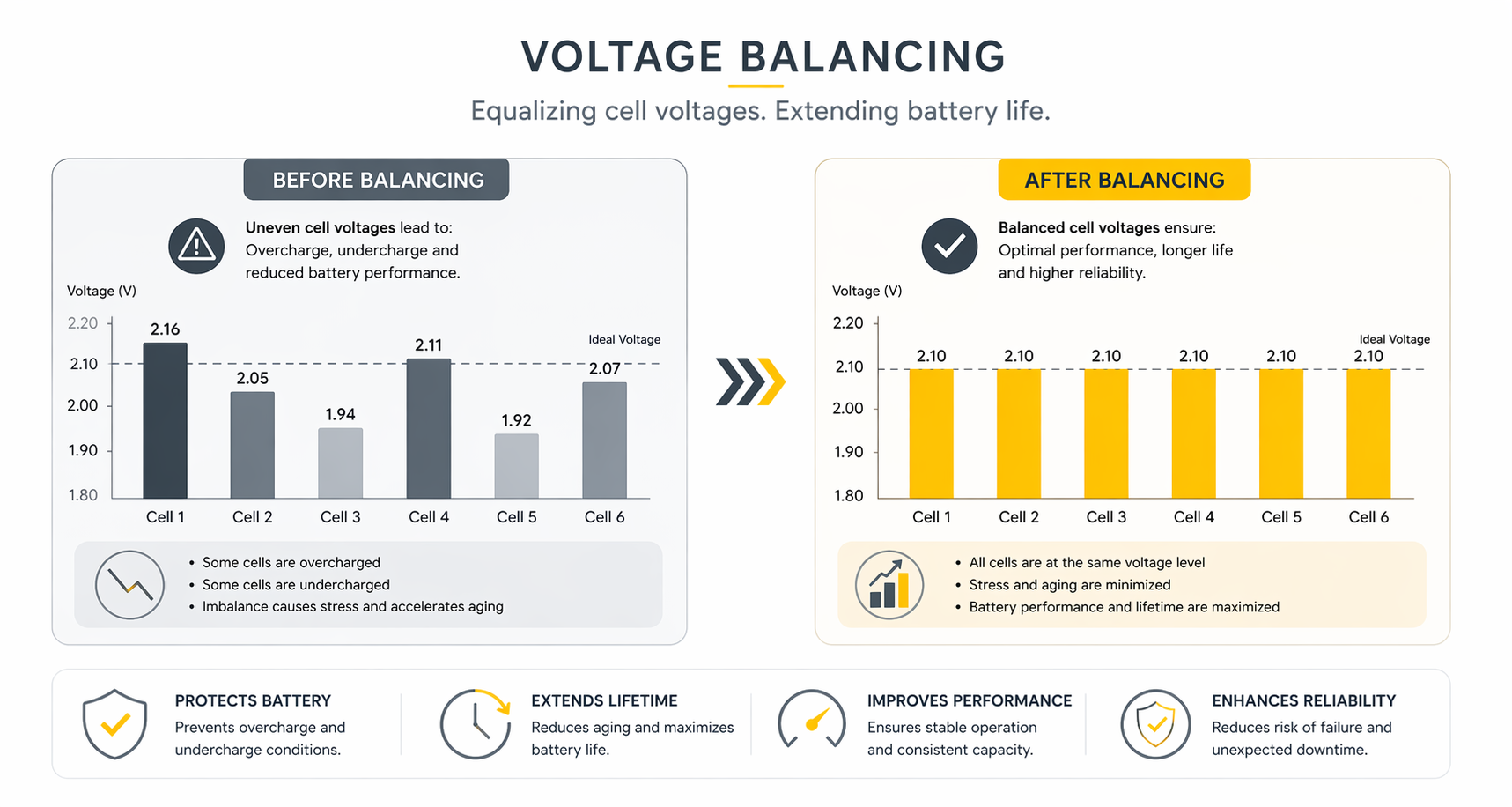

5. الاستقرار الفعال: وظيفة موازنة الجهد

إلى جانب المراقبة، تساهم بعض وظائف النظام في الحفاظ على ظروف تشغيل أكثر استقراراً.

تعالج وظيفة موازنة الجهد الفروقات بين جهود الخلايا داخل السلسلة. ومع مرور الوقت، قد تتراكم الفروقات الصغيرة بين الخلايا، مما يؤدي إلى توزيع غير متساوٍ للإجهاد.

قد ينتج عن هذا الاختلال تسارع شيخوخة خلايا معينة، أو حدوث شحن زائد أو ناقص على مستوى الخلية، أو انخفاض الأداء العام للسلسلة.

تقلل وظيفة الموازنة هذه الفروقات من خلال تقريب مستويات الجهد بين الخلايا، بما يسمح بنطاق تشغيل أكثر تجانساً.

ونتيجة لذلك، يصبح توزيع الجهد عبر السلسلة أكثر استقراراً، وينخفض الإجهاد على الخلايا الفردية، ويتم الحد من اختلافات التدهور طويلة الأمد بين الخلايا.

لا تحل هذه الوظيفة محل المراقبة، بل تكملها من خلال المساهمة الفعالة في استقرار النظام.

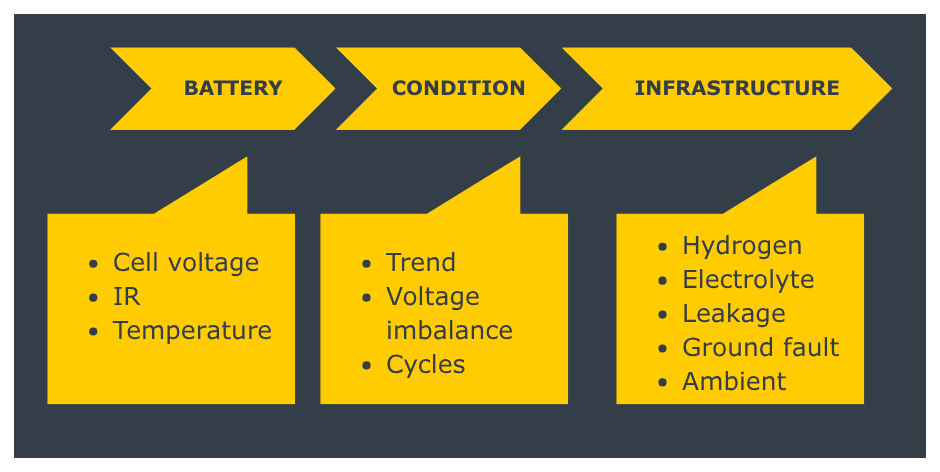

6. نهج مراقبة موحد

تجمع البنية الموسعة للنظام بين عدة طبقات من المراقبة.

لا تغير هذه البنية مفهوم النظام الأساسي بشكل جذري، لكنها توسع نطاق المعلمات التي يمكن مراقبتها وتحليلها.

7. التطبيق عبر أنظمة مختلفة

7.1 أنظمة UPS

في بيئات UPS، تكون الاعتمادية واستمرارية التشغيل هي الأولوية الرئيسية. تركز المراقبة على ضمان جاهزية البطاريات لدعم الحمل أثناء انقطاع الطاقة.

تساهم المراقبة الموسعة في تحسين الرؤية حول تأثيرات البيئة على أداء البطاريات، وآليات التدهور التدريجي، وظروف النظام التي قد لا تؤثر فوراً على الجهد.

7.2 أنظمة DC الصناعية

تعمل أنظمة DC الصناعية عادةً بسلاسل عالية الجهد وبنى تأريض معقدة.

تُعد مراقبة العزل، والتسرب، والتكامل العام للنظام أمراً ضرورياً لمنع انتشار الأعطال، والحفاظ على استقرار التشغيل، وضمان السلامة أثناء التشغيل المستمر.

7.3 أنظمة بطاريات NiCd

تضيف بنوك بطاريات NiCd اعتبارات إضافية مرتبطة بكيمياء البطارية ومتطلبات الصيانة.

تشمل الجوانب الرئيسية التي ينبغي مراقبتها مستوى الإلكتروليت، وتكوّن الغاز، وسلوك درجة الحرارة، ومسارات التسرب. توفر هذه المعلمات رؤية مباشرة لظروف لا يمكن تقييمها من خلال القياسات الكهربائية وحدها.
