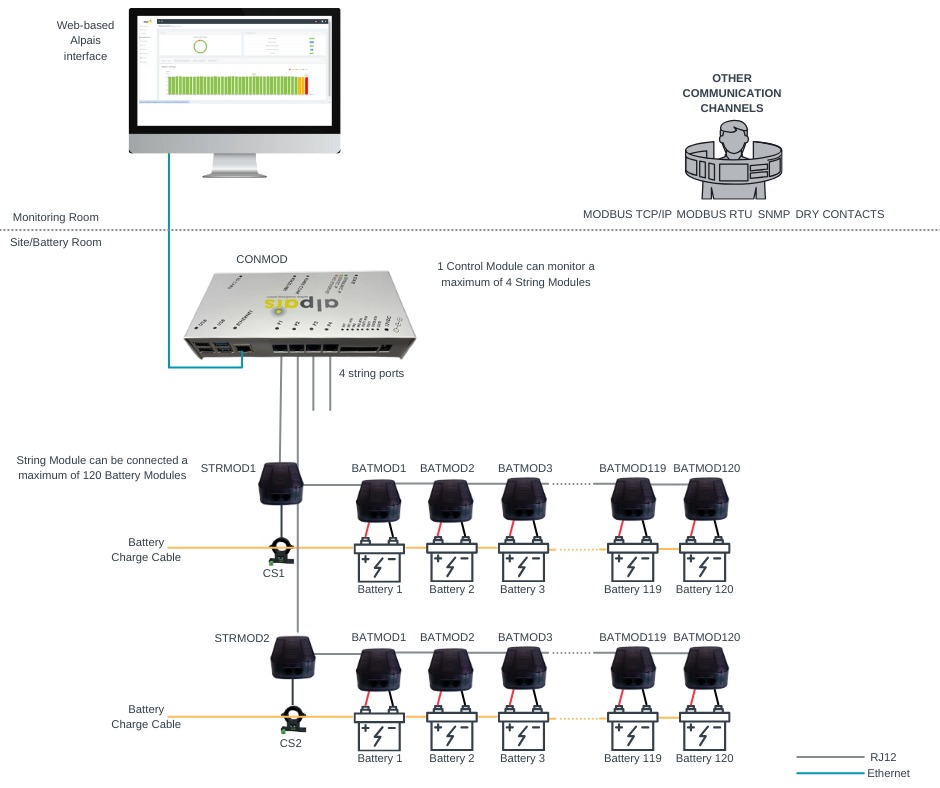

بنية نظام مراقبة البطاريات Alpais BMS

مكونات نظام مراقبة البطاريات

تم تصميم نظام Alpais لمراقبة البطاريات ببنية معيارية تتكون من ثلاثة مكونات رئيسية: وحدة البطارية، وحدة السلسلة، ووحدة التحكم. تتيح هذه البنية مراقبة قابلة للتوسع، وتصميماً مرناً للنظام، وجمعاً موثوقاً للبيانات في تطبيقات البطاريات الثابتة.

يمكن تكييف نظام Alpais BMS بسهولة مع أحجام وتكوينات مختلفة للأنظمة، مما يجعله مناسباً للتطبيقات التي تبدأ من بنوك البطاريات الصغيرة وحتى التركيبات الصناعية واسعة النطاق.

تعتمد بنية النظام على الهيكل المعياري التالي:

• وحدة بطارية واحدة لكل بطارية فردية
• وحدة سلسلة واحدة لكل سلسلة بطاريات
• وحدة تحكم واحدة لما يصل إلى 4 وحدات سلسلة
• يمكن لكل وحدة سلسلة توصيل ما يصل إلى 120 وحدة بطارية
• يمكن لكل وحدة تحكم مراقبة ما يصل إلى 480 بطارية عبر عدة سلاسل

بالنسبة لحزم البطاريات التي تتكون من أكثر من 120 بطارية/خلية، يمكنك الاطلاع على حلول مراقبة البطاريات الصناعية للتطبيقات واسعة النطاق وتطبيقات الطاقة الحرجة.

مكونات نظام Alpais BMS

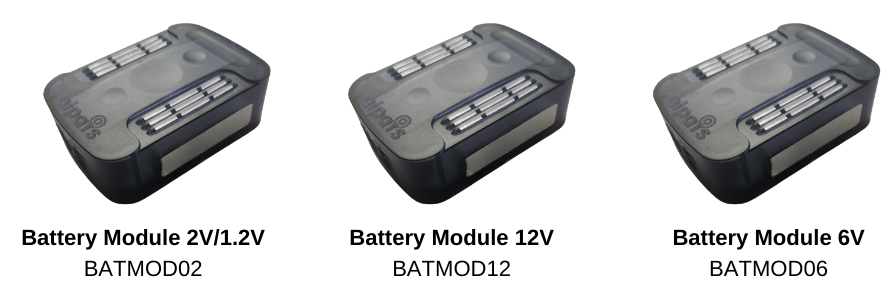

وحدة البطارية

صُممت وحدات البطارية لبطاريات الرصاص الحمضية وبطاريات NiCd. تتوفر أنواع مختلفة من وحدة البطارية: 6V و12V و1.2V/2V.

تقيس كل وحدة بطارية معلمات رئيسية مثل المقاومة الداخلية، وجهد البطارية، ودرجة حرارة البطارية، مما يوفر رؤية تفصيلية لحالة كل بطارية وأدائها.

تحتوي وحدة البطارية على غطاء شفاف و3 مؤشرات LED لتسهيل الكشف السريع في الموقع.

من الميزات الرئيسية للنظام العنونة التلقائية، والتي تسهّل عملية التركيب وتقلل وقت التشغيل الأولي.

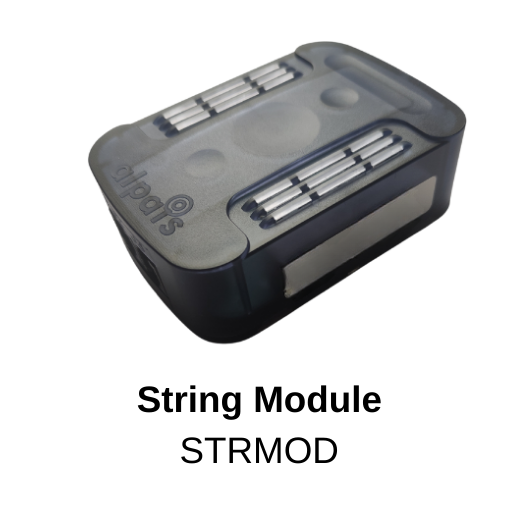

وحدة السلسلة

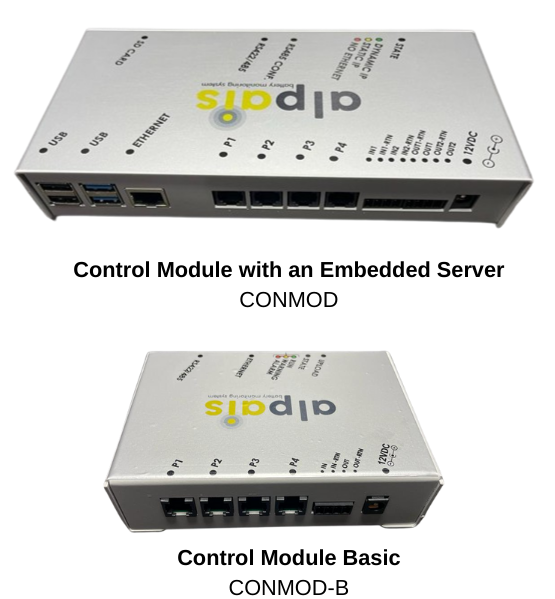

وحدة التحكم

وحدة التحكم هي الوحدة المركزية في النظام، وهي مسؤولة عن جمع ومعالجة وإدارة جميع بيانات القياس.

تدعم وحدة التحكم ما يصل إلى 4 وصلات لسلاسل البطاريات، أي ما يصل إلى 480 بطارية عبر السلاسل المتوازية، كما تتيح التكامل مع الأنظمة الخارجية عبر بروتوكولات الاتصال مثل SNMP وModbus RTU وModbus TCP. يتيح ذلك تكاملاً سلساً مع أنظمة مراقبة البطاريات وبيئات SCADA.

يمكن للنظام تخزين ما يصل إلى 10 سنوات من البيانات التاريخية، ويوفر اتصال Ethernet للوصول والمراقبة عن بُعد.

لاستكشاف إمكانات النظام بمزيد من التفصيل، يمكنك زيارة صفحة واجهة برنامج Alpais لمراقبة البطاريات.

استكشف حلول Alpais لمراقبة البطاريات
