لا تزال بطاريات النيكل-كادميوم (NiCd) خياراً موثوقاً في التطبيقات الصناعية وتطبيقات مقومات DC بفضل متانتها وعمرها التشغيلي الطويل. ومع ذلك، قد تظهر في هذه الأنظمة مخاطر تشغيلية متكررة عندما لا تتم مراقبتها بشكل مناسب. توضح هذه الورقة الفنية أبرز نقاط التحدي في تركيبات بطاريات NiCd، وتشرح كيف يمكن لنهج مراقبة ذكي أن يساعد على تقليل هذه المخاطر.
ما الذي تغطيه هذه الورقة الفنية؟
- ضبط جهد التعويم بشكل غير صحيح
- ارتفاع درجة حرارة الخلايا أو درجة حرارة المحيط
- انخفاض مستوى الإلكتروليت وتسرب الخلايا
- مخاطر تيار التموج والأعطال الأرضية
- تولد غاز الهيدروجين ومشكلات الصيانة
- كيف يدعم Alpais BMS مراقبة بطاريات NiCd
نقاط التحدي الشائعة في بنوك بطاريات NiCd
1. ضبط جهد التعويم بشكل غير صحيح
تتطلب بطاريات NiCd نطاقاً دقيقاً لجهد التعويم، ويكون عادةً بين 1.40 - 1.47V لكل خلية. إذا تم ضبط الجهد على قيمة مرتفعة جداً، تبقى الخلايا في حالة شحن زائد مستمر، مما يؤدي إلى فقدان مفرط للماء، وجفاف الإلكتروليت، وزيادة الحاجة إلى الصيانة. وإذا تم ضبط الجهد على قيمة منخفضة جداً، تبقى البطاريات في حالة شحن ناقص، مما يؤدي إلى تكوّن البلورات أو ما يعرف بتأثير الذاكرة وانخفاض السعة.
لذلك يُعد الحفاظ على ضبط التعويم الصحيح عاملاً حاسماً للأداء طويل الأجل للبطاريات.
2. ارتفاع درجة حرارة الخلايا أو المحيط
تعمل بطاريات NiCd باعتمادية ضمن نطاق يتراوح بين 0°C و40°C، لكن استمرار درجات الحرارة فوق 35°C يسرّع تبخر الإلكتروليت وتراكم الضغط الداخلي. تؤدي درجات الحرارة المرتفعة إلى تقصير العمر التشغيلي، وزيادة استهلاك الماء، وقد تسبب عدم استقرار حراري.
كما يمكن أن يؤدي عدم توازن درجات الحرارة بين السلاسل أو الرفوف إلى شحن غير متساوٍ وشيخوخة غير منتظمة للخلايا.
3. انخفاض مستوى الإلكتروليت
تستخدم بطاريات NiCd إلكتروليتاً قلوياً من هيدروكسيد البوتاسيوم (KOH)، وهو مستقر كيميائياً أثناء التشغيل، لكن الماء يتبخر تدريجياً مع مرور الوقت.
عندما ينخفض مستوى الإلكتروليت إلى ما دون الحد الأدنى، قد تصبح الألواح معرضة جزئياً للهواء، مما يؤدي إلى تولد حرارة، وفقدان السعة، واحتمال التنفيس أثناء دورات الشحن.
يجب إضافة الماء المقطر فقط، وليس إلكتروليتاً إضافياً.
4. تسرب الخلايا
يمكن فحص كل قطب من أقطاب الخلية (+/-) باستخدام مستشعر تسرب عالي الحساسية لاكتشاف التسربات الدقيقة في العزل الناتجة عن رطوبة السطح أو بقايا الإلكتروليت. يساعد هذا النوع من القياس على تحديد مؤشرات التدهور المبكرة قبل تطور عطل أرضي.
5. تيار التموج
يشير تيار التموج إلى المركبة المتناوبة AC الموجودة على خرج DC في المقومات أو الشواحن. تتحمل خلايا NiCd التموج بصورة أفضل من أنواع الرصاص الحمضية، لكن التموج المفرط لا يزال يؤدي إلى زيادة درجة حرارة الخلايا واستهلاك الماء.
يؤدي التعرض الطويل لتموج مرتفع إلى تقليل عمر الإلكتروليت، وقد يسبب أيضاً شحناً غير متساوٍ بين الخلايا.
6. العطل الأرضي
يحدث العطل الأرضي عندما يصبح القطب الموجب أو السالب لنظام DC متصلاً بالأرض بشكل غير مقصود نتيجة الرطوبة أو التلوث أو تدهور العزل. وقد تؤدي هذه الحالات إلى تسرب تيار، ومخاطر صدمة كهربائية، وإذا تأثر القطبان معاً، فقد تحدث حالة قصر كهربائي.
من خلال المقارنة المستمرة لحالة العزل بين الجانبين الموجب والسالب، يستطيع مرحل الحماية اكتشاف عدم التوازن وإصدار إنذار عند ملاحظة أي انحراف. ويساعد الاكتشاف المبكر على منع تلف المعدات وتحسين سلامة النظام.
7. تولد غاز الهيدروجين
أثناء الشحن، تطلق بطاريات NiCd غازي الأكسجين والهيدروجين. وقد تؤدي التهوية الضعيفة في غرفة البطاريات إلى تراكم الهيدروجين، مما يخلق خطر انفجار عندما تتجاوز التركيزات 4% بالحجم.
كما يمكن أن يؤدي الشحن الزائد المستمر أو ضبط جهد التعويم بشكل غير صحيح إلى زيادة تولد الغاز. لذلك يُوصى بتوفير تهوية مناسبة لغرفة البطاريات واستخدام مستشعرات كشف الهيدروجين لضمان التشغيل الآمن.
8. ممارسات صيانة غير مناسبة
تختلف بطاريات NiCd بشكل جوهري عن أنظمة الرصاص الحمضية. فمعلمات مثل كثافة الإلكتروليت ليست مؤشرات مفيدة لمستوى الشحن أو الحالة الصحية. وقد تؤدي الممارسات الخاطئة مثل الشحن المعزز المفرط أو تعبئة الإلكتروليت بشكل غير صحيح إلى تلف الخلايا.
يجب أن تركز الصيانة الدورية بدلاً من ذلك على الجهد، ودرجة الحرارة، ومستوى الإلكتروليت، والفحص البصري العام وفقاً لإرشادات الخدمة الصادرة عن الشركة المصنعة.
كيف يساعد Alpais BMS في مراقبة أنظمة بطاريات NiCd؟
صُمم نظام Alpais لمراقبة البطاريات لمعالجة المخاوف التشغيلية ومخاطر السلامة في أنظمة بطاريات NiCd وأنظمة DC الصناعية. ومن خلال الجمع بين عتاد قياس متقدم وحدود برمجية قابلة للتهيئة، يوفر Alpais BMS رؤية فورية للمعلمات الحرجة للبطاريات ويدعم اتخاذ إجراءات تصحيحية أسرع.
1. الإشراف على جهد التعويم
يراقب Alpais BMS حالات الشحن العائم، والشحن، والتفريغ، والخمول باستخدام حدود قابلة للتعديل. وعند اكتشاف قيم غير طبيعية، يستطيع النظام إصدار إنذارات وإرسال إشعارات إلى المستخدمين المسجلين.
2. مراقبة درجة الحرارة
يراقب Alpais BMS درجة حرارة الخلية ودرجة حرارة المحيط بشكل منفصل. ويساعد ذلك فرق الصيانة على اكتشاف السخونة الزائدة، وعدم التوازن الموضعي، والمخاطر المرتبطة بدرجة الحرارة في مرحلة مبكرة.

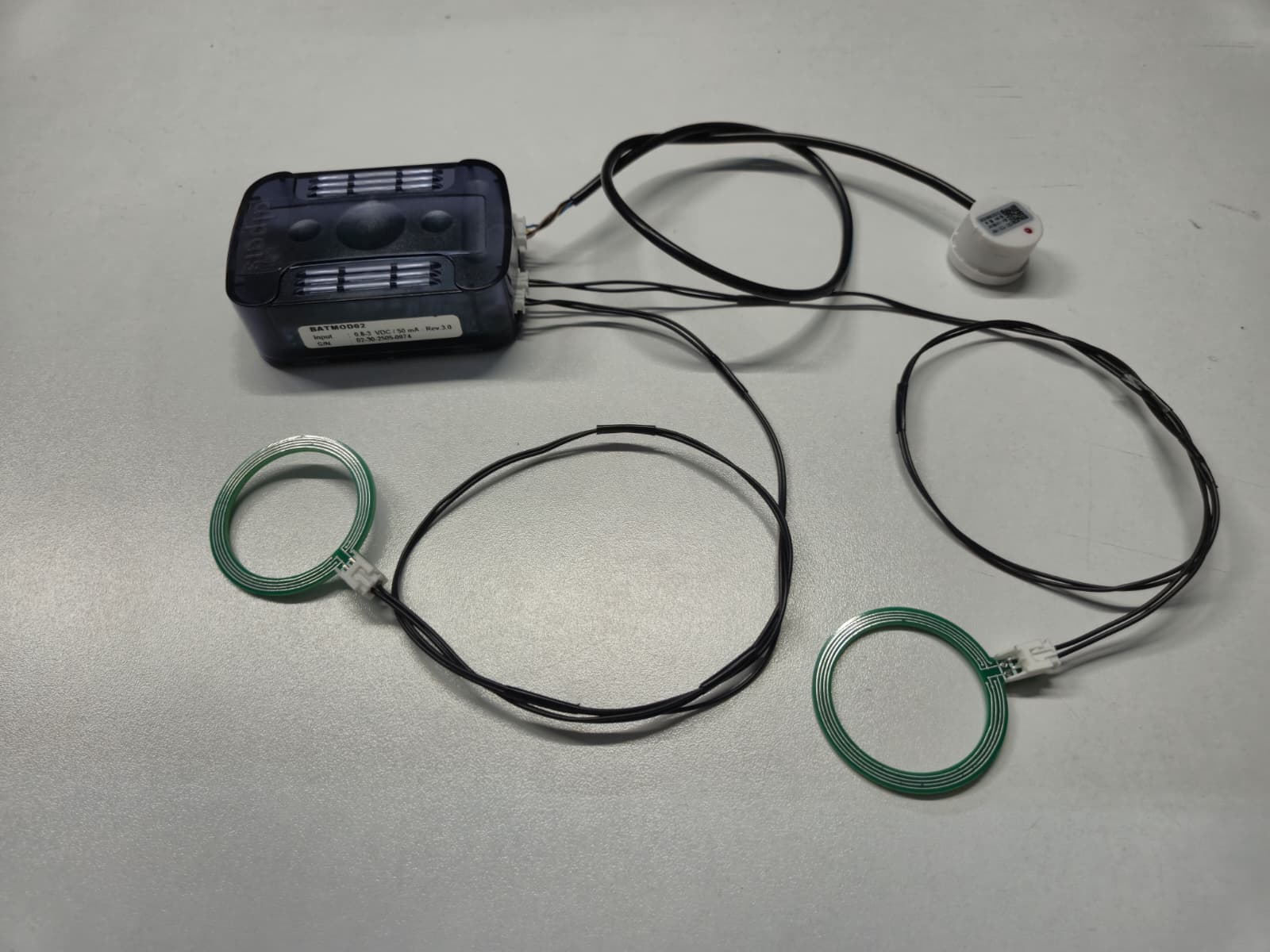

3. مراقبة انخفاض مستوى الإلكتروليت
يمكن لنظام Alpais BMS مراقبة مستوى الإلكتروليت في كل خلية وإصدار إنذارات عندما ينخفض المستوى إلى ما دون حد محدد، مما يساعد المستخدمين على التدخل قبل تأثر أداء البطارية.
4. كشف تسرب الخلايا
يمكن لنظام Alpais BMS اكتشاف تسربات تيار صغيرة من كل قطب خلية، مما يتيح تحديد بقايا الإلكتروليت أو مشكلات التوصيلية السطحية في وقت مبكر.
5. مراقبة تيار التموج
يمكن لنظام Alpais BMS مراقبة تيار التموج على مستوى السلسلة وإصدار إنذارات عند اكتشاف ظروف تموج غير طبيعية في النظام.
6. مراقبة الأعطال الأرضية
يمكن لنظام Alpais BMS مراقبة حالات العطل الأرضي على مستوى السلسلة وإشعار المستخدمين عند اكتشاف عطل، مما يساعد فرق الصيانة على الاستجابة قبل تفاقم المشكلة.

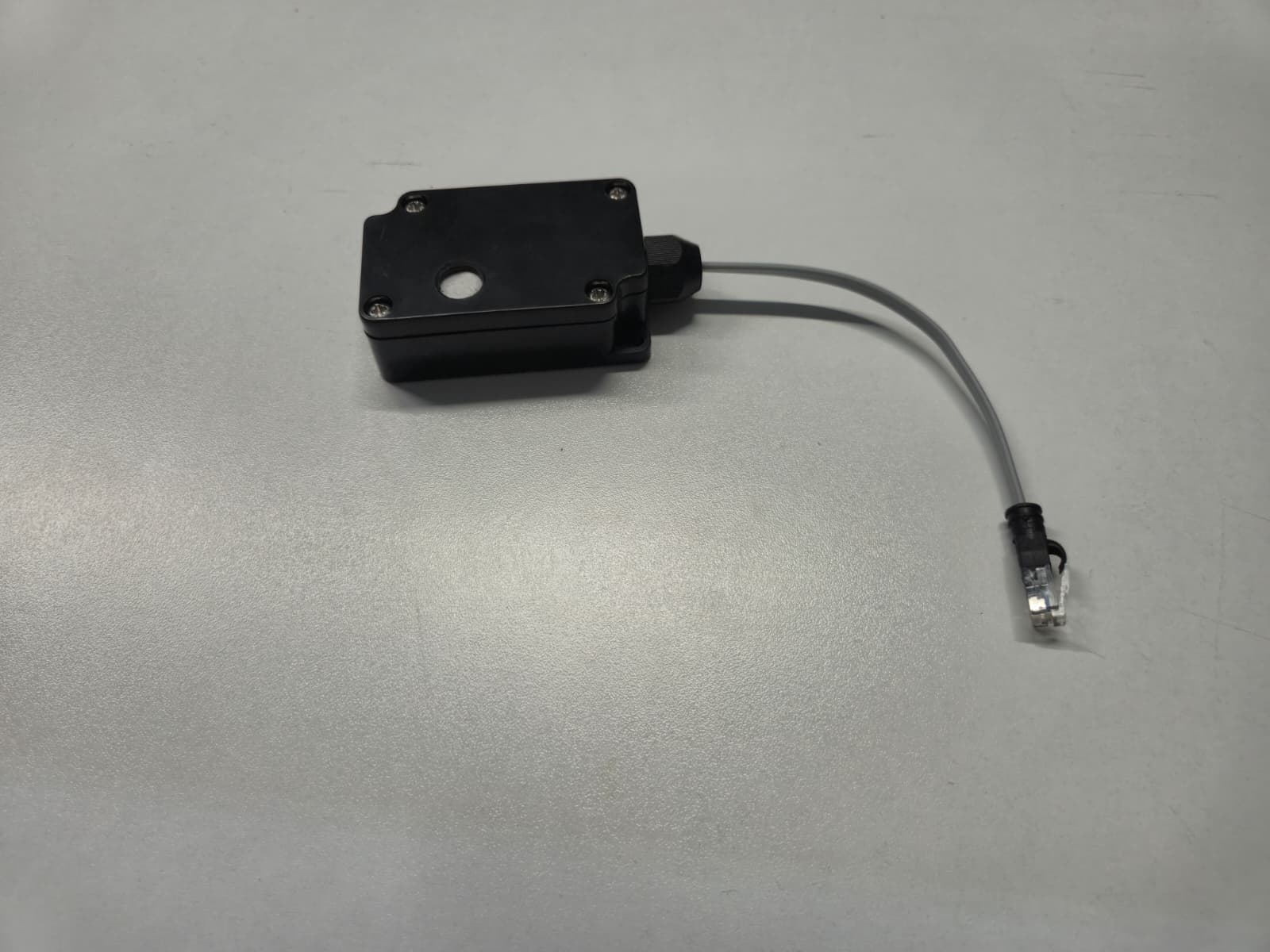

7. مراقبة غاز الهيدروجين
يمكن لنظام Alpais BMS العمل مع حلول مراقبة غاز الهيدروجين في غرف البطاريات وإصدار إنذارات عندما يصل تركيز الغاز إلى حد محدد.
8. دعم ممارسات صيانة أفضل
يناسب نظام Alpais BMS تطبيقات بطاريات النيكل، ويساعد المستخدمين على مراقبة معلمات الخلية والسلسلة والمحيط بشكل مستمر، بحيث يمكن اتخاذ إجراءات الصيانة قبل حدوث توقف أو ظهور مخاطر سلامة.
9. قدرة موسعة للبطاريات الصناعية
في المناطق الصناعية، تتكون حزم البطاريات عالية الجهد غالباً من أكثر من 120 خلية في اتصال تسلسلي واحد. وقد تتطلب بعض تطبيقات UPS وNiCd مراقبة سلاسل طويلة جداً، وهو ما قد يمثل قيداً في العديد من أنظمة مراقبة البطاريات.
بفضل بنيته البرمجية المرنة، يمكن لنظام Alpais BMS دعم مراقبة ما يصل إلى 480 خلية على سلسلة منطقية واحدة، مما يساعد المستخدمين على إدارة أنظمة البطاريات الصناعية الكبيرة بوضوح أكبر وتعقيد تشغيلي أقل.
الخلاصة
من خلال البنية المعيارية، والاتصال متعدد البروتوكولات، وقدرات القياس الدقيقة، يوفر نظام Alpais BMS منصة مراقبة عملية لشبكات بطاريات NiCd. ومن خلال المراقبة المستمرة للجهد، ودرجة الحرارة، ومستوى الإلكتروليت، وتيار التموج، وحالات الأعطال الأرضية، وتركيز الهيدروجين، يدعم النظام عمراً تشغيلياً أطول، وصيانة أكثر كفاءة، وسلامة تشغيلية أعلى لأنظمة طاقة DC الحرجة.
