От мониторинга аккумуляторов к мониторингу состояния АКБ и инфраструктуры

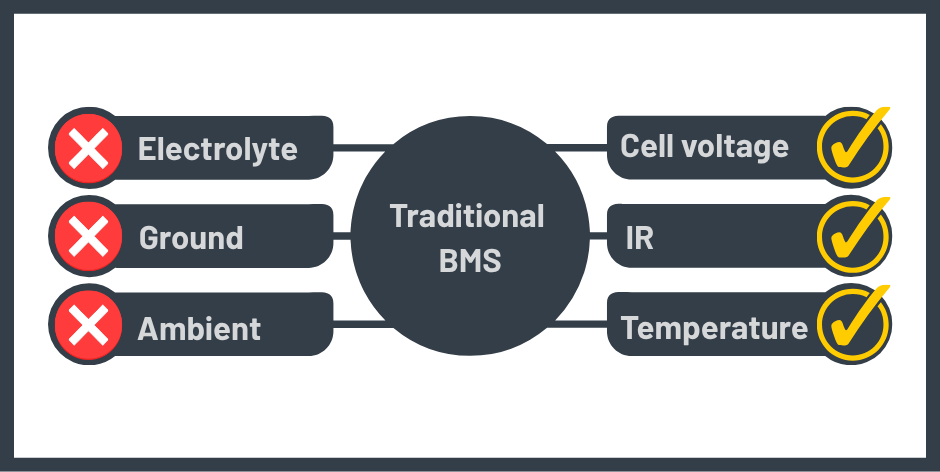

2. Ограничения традиционного мониторинга аккумуляторных батарей

Традиционные внедрения BMS обеспечивают важную видимость, но работают в ограниченных рамках. Типичные контролируемые параметры включают напряжение элемента, внутреннее сопротивление, температуру аккумулятора, а также напряжение и ток батарейной цепи.

Эти параметры эффективны для обнаружения дисбаланса, отслеживания трендов старения и выявления очевидных неисправностей. Однако несколько критически важных условий остаются за пределами этой области.

Например, деградация изоляции может развиваться без немедленного отклонения напряжения. Потерю электролита в Ni-Cd системах нельзя напрямую определить по электрическим значениям. Накопление газа не отражается в стандартных измерениях аккумуляторов. Условия окружающей среды, влияющие на старение аккумуляторов, часто не включаются в контроль.

Это создает разрыв между тем, что измеряется, и тем, что фактически влияет на надежность системы.

3. Расширение до мониторинга состояния

Первый уровень расширения — это интерпретация измеренных данных в более широком эксплуатационном контексте.

Вместо оценки параметров по отдельности система формирует более полную картину состояния аккумуляторов за счет совместного наблюдения распределения напряжения по элементам, трендов внутреннего сопротивления во времени, температурного поведения на уровне элемента и окружающей среды, а также эксплуатационных паттернов, таких как циклы заряда и разряда.

Этот уровень не вводит новые типы измерений, но улучшает понимание существующих данных в контексте работы системы.

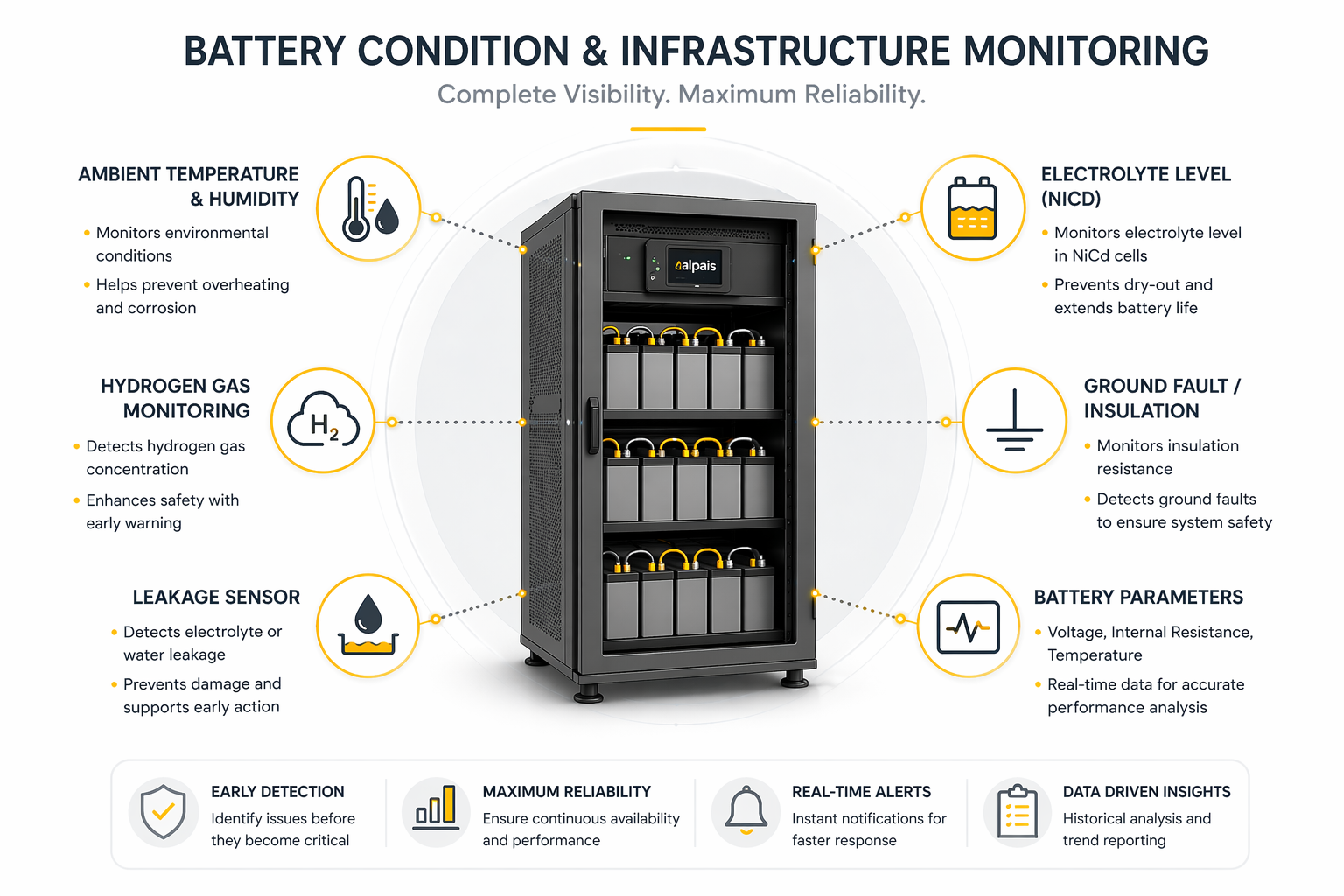

4. Уровень мониторинга инфраструктуры

Второй уровень расширения включает интеграцию параметров, которые не являются напрямую электрическими, но имеют важное значение для производительности и безопасности системы.

4.1 Условия окружающей среды

Производительность аккумуляторов сильно зависит от факторов окружающей среды. Температура, влажность и условия вентиляции влияют на скорость старения, химическую стабильность и стабильность работы.

Повышенные температуры ускоряют процессы деградации, а неравномерное распределение температуры в аккумуляторной батарее может приводить к неравномерному старению. Мониторинг этих условий позволяет сопоставлять поведение аккумуляторов с воздействием окружающей среды.

4.2 Химические и физические параметры

В Ni-Cd аккумуляторных системах отдельные параметры дают прямое представление о внутреннем состоянии аккумуляторов.

Мониторинг уровня электролита позволяет выявлять потерю жидкости, которая может приводить к оголению активных материалов и локальному перегреву. Этот параметр нельзя вывести из измерений напряжения или сопротивления.

Концентрация водорода — еще один критический фактор. Во время заряда образуется водород, и при недостаточной вентиляции он может накапливаться. Это представляет риск безопасности на уровне системы, а не только на уровне отдельного аккумулятора.

4.3 Электрическая целостность и безопасность

Электрическая инфраструктура играет ключевую роль в надежности системы, особенно в промышленных DC-применениях.

Мониторинг замыкания на землю обеспечивает непрерывный контроль изоляции между DC-системой и землей. Это позволяет рано обнаруживать аномальные пути протекания тока.

Измерение утечки на уровне элемента дополняет это, выявляя раннюю деградацию изоляции до того, как она перерастет в системную неисправность.

Эти параметры расширяют мониторинг от состояния аккумуляторов до общей электрической целостности системы.

4.4 Электрические эффекты системного уровня

Некоторые эффекты возникают не в самом аккумуляторе, а в системе электропитания, но напрямую влияют на производительность аккумуляторов.

Пульсационный ток, обычно вызванный работой выпрямителя, вносит AC-компонент в DC-систему. Это может повышать температуру и способствовать неравномерным условиям заряда.

Учет таких параметров обеспечивает более точное представление об условиях эксплуатации.

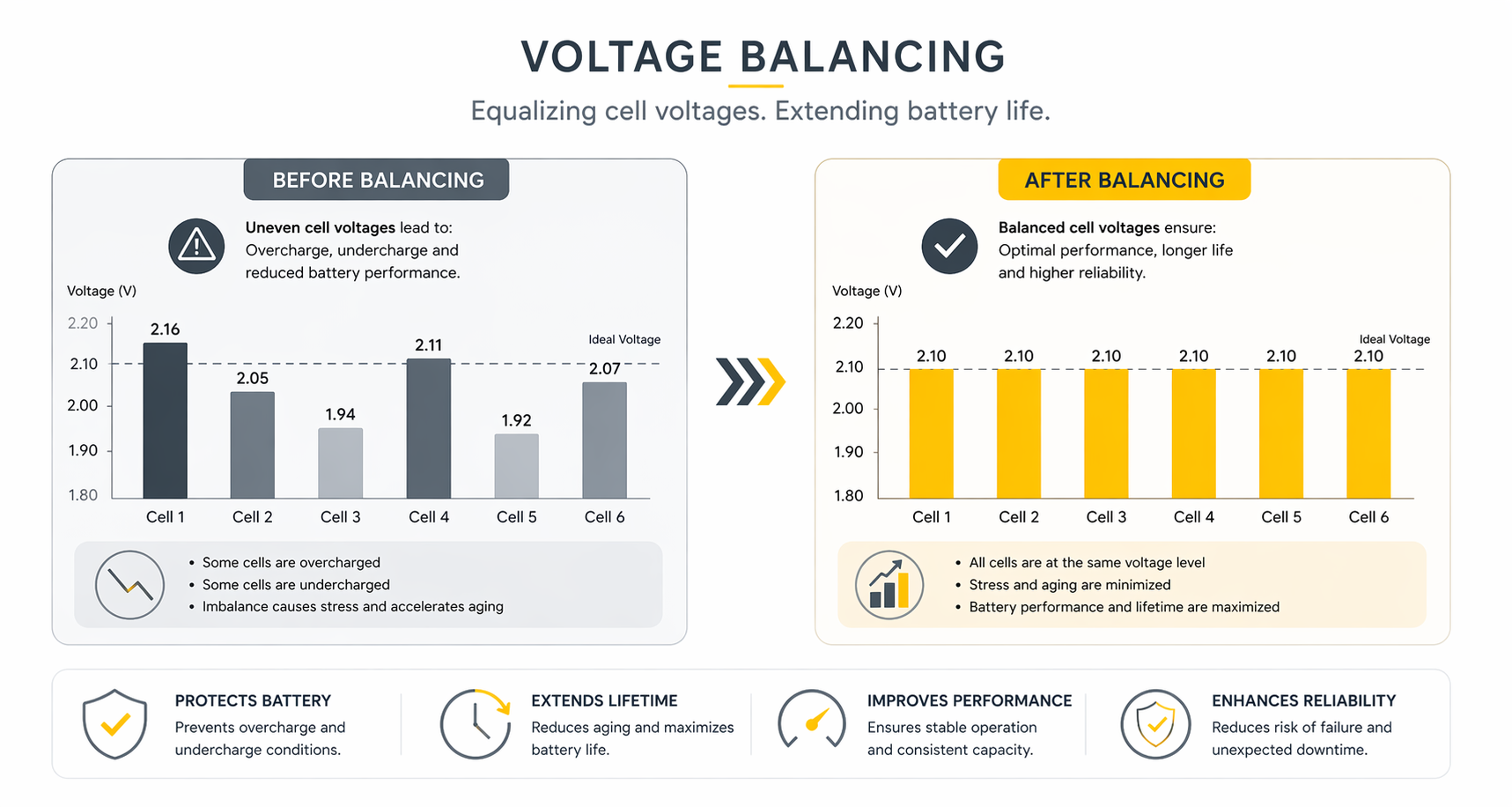

5. Активная стабилизация: функция балансировки напряжения

Помимо мониторинга, некоторые функции системы способствуют поддержанию стабильных рабочих условий.

Функция балансировки напряжения устраняет различия напряжения между элементами в батарейной цепи. Со временем небольшие отклонения между элементами могут накапливаться и приводить к неравномерному распределению нагрузки.

Такой дисбаланс может приводить к ускоренному старению отдельных элементов, условиям перезаряда или недозаряда на уровне элемента и снижению общей производительности батарейной цепи.

Функция балансировки снижает эти различия путем выравнивания уровней напряжения между элементами, обеспечивая более равномерный рабочий диапазон.

В результате распределение напряжения по батарейной цепи становится более стабильным, нагрузка на отдельные элементы снижается, а долгосрочные различия деградации между элементами ограничиваются.

Эта функция не заменяет мониторинг, а дополняет его, активно повышая стабильность системы.

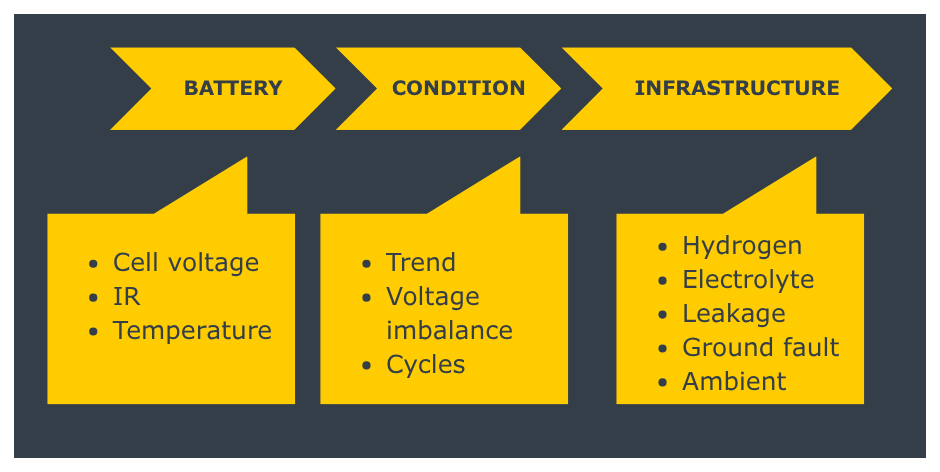

6. Единый подход к мониторингу

Расширенная структура системы объединяет несколько уровней наблюдения.

Такая структура не меняет фундаментально архитектуру системы, но расширяет диапазон наблюдаемых параметров.

7. Применение в разных системах

7.1 Системы ИБП

В средах ИБП главными задачами являются надежность и доступность. Мониторинг направлен на то, чтобы аккумуляторы были готовы поддержать нагрузку при перебоях электропитания.

Расширенный мониторинг улучшает видимость влияния окружающей среды на производительность аккумуляторов, постепенных механизмов деградации и системных условий, которые могут не сразу отражаться на напряжении.

7.2 Промышленные DC-системы

Промышленные DC-системы работают с высоковольтными батарейными цепями и сложными структурами заземления.

Мониторинг изоляции, утечки и целостности системы необходим для предотвращения распространения неисправностей, поддержания стабильной работы и обеспечения безопасности при непрерывной эксплуатации.

7.3 Ni-Cd аккумуляторные системы

Ni-Cd аккумуляторные батареи имеют дополнительные особенности, связанные с их химией и требованиями к обслуживанию.

Ключевые контролируемые аспекты включают уровень электролита, образование газа, температурное поведение и пути утечки. Эти параметры дают прямое представление об условиях, которые нельзя оценить только через электрические измерения.
