Компоненты системы мониторинга аккумуляторных батарей
Система мониторинга аккумуляторных батарей Alpais разработана на основе модульной архитектуры, состоящей из трех основных аппаратных компонентов: BatMod, StrMod и ConMod. Такая структура обеспечивает масштабируемый мониторинг, гибкое проектирование системы и надежный сбор данных для стационарных аккумуляторных применений.
Alpais BMS может легко адаптироваться к разным размерам и конфигурациям систем — от небольших аккумуляторных групп до крупных промышленных установок.

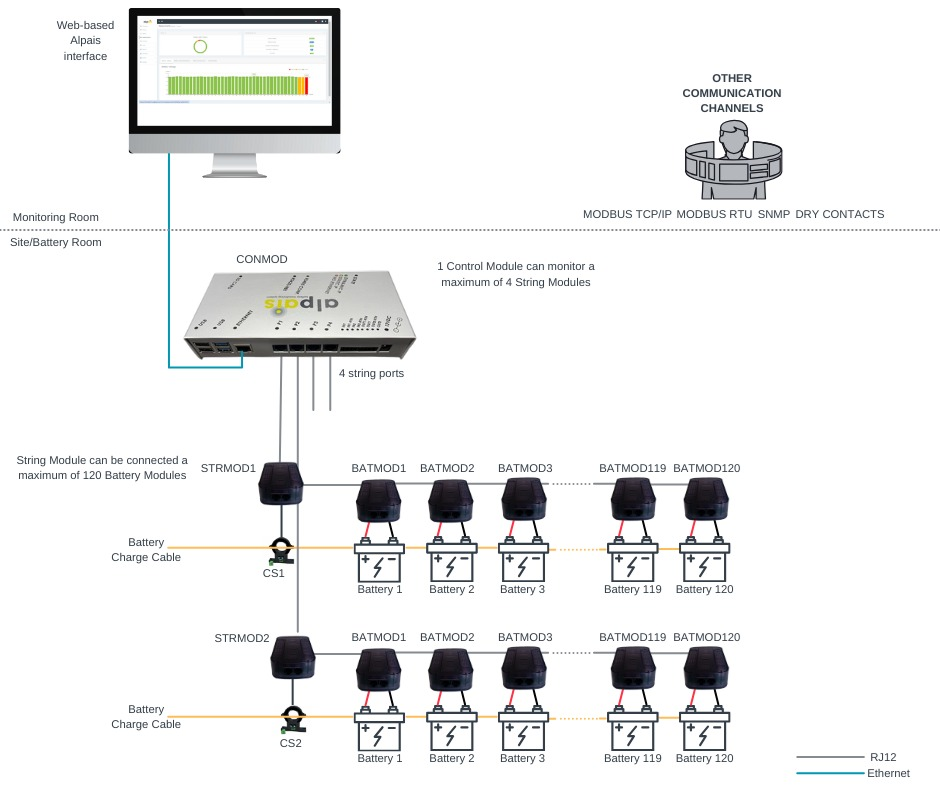

Архитектура системы основана на следующей модульной структуре:
- Один модуль BatMod для каждого отдельного аккумуляторного элемента
- Один модуль StrMod для каждой батарейной цепи
- Один модуль ConMod для подключения до 4 модулей StrMod
- Каждый модуль StrMod может подключать до 120 модулей BatMod
- Каждый модуль ConMod может контролировать до 480 аккумуляторов в нескольких батарейных цепях
Для аккумуляторных систем, состоящих из более чем 120 аккумуляторов/элементов, см.
промышленные решения для мониторинга аккумуляторных батарей в крупных и критически важных применениях.
Компоненты Alpais BMS

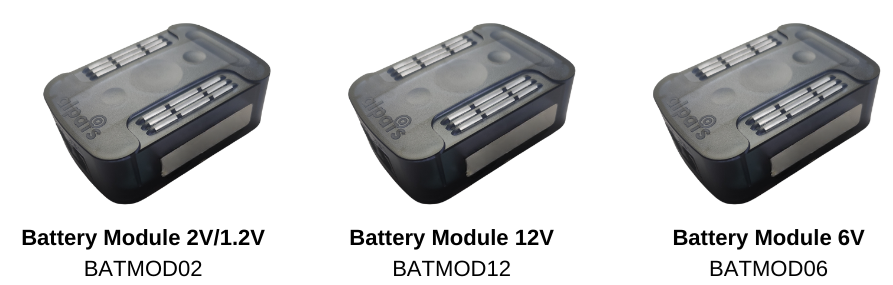

BatMod — модуль мониторинга аккумуляторного элемента
Модули BatMod разработаны для свинцово-кислотных и Ni-Cd аккумуляторных батарей. Существуют разные типы модулей BatMod: 6V, 12V и 1.2V/2V.
Каждый модуль BatMod измеряет ключевые параметры, такие как внутреннее сопротивление, напряжение аккумулятора и температура аккумулятора, обеспечивая детальную видимость состояния и производительности каждого отдельного элемента.
Модуль BatMod имеет прозрачную крышку и 3 светодиода для быстрого локального обнаружения состояния на объекте.
Ключевой особенностью системы является автоматическая адресация, которая упрощает установку и сокращает время ввода в эксплуатацию.

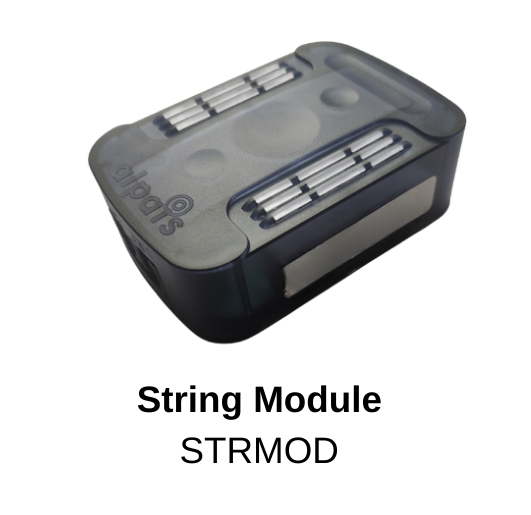

StrMod — модуль мониторинга батарейной цепи
Модуль StrMod использует такой же корпус с 3 светодиодами.
Он измеряет напряжение батарейной цепи, ток батарейной цепи, температуру/влажность окружающей среды и циклы заряда/разряда, обеспечивая комплексный мониторинг на уровне батарейной цепи.
Параметры окружающей среды и циклы заряда/разряда контролируются в Alpais BMS как стандартные функции.
StrMod также передает данные модулей BatMod в модуль ConMod.

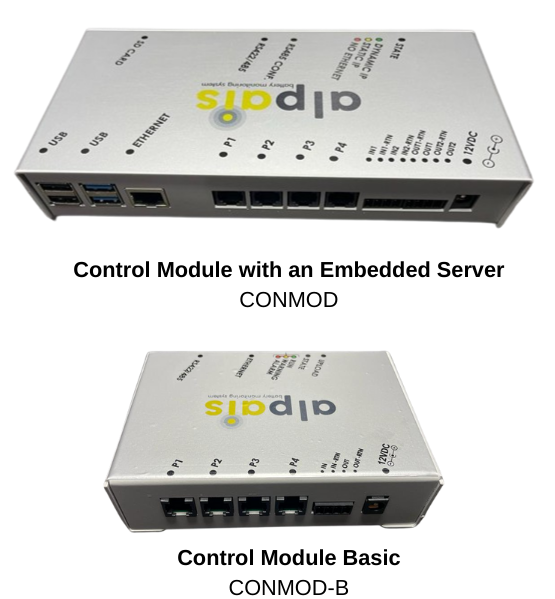

ConMod — центральный модуль управления и связи
Модуль ConMod является центральным блоком системы, отвечающим за сбор, обработку и управление всеми измерительными данными.
Он поддерживает подключение до 4 батарейных цепей — до 480 аккумуляторов в параллельных цепях — и обеспечивает интеграцию с внешними системами через коммуникационные протоколы, такие как SNMP, Modbus RTU и Modbus TCP. Это позволяет бесшовно интегрировать Alpais BMS с системами мониторинга аккумуляторных батарей и SCADA-средами.
Система может хранить до 10 лет исторических данных и предоставляет Ethernet-подключение для удаленного доступа и мониторинга.
Существует два типа модулей ConMod, один из которых включает встроенный сервер. В этой версии Alpais Software предварительно установлено и работает непосредственно на модуле ConMod, что устраняет необходимость во внешнем сервере или ПК.
Такой подход упрощает установку и сокращает время ввода в эксплуатацию. Кроме того, встроенное решение повышает безопасность системы, поскольку данные и программное обеспечение остаются внутри устройства.
Чтобы подробнее изучить возможности системы, посетите страницу
интерфейса программного обеспечения Alpais для мониторинга аккумуляторных батарей.
