Замыкания на землю могут возникать скрыто в DC-аккумуляторных системах и создавать риски, такие как повреждение оборудования, пожарная опасность или неожиданный простой. Во многих DC-системах первое замыкание может оставаться незамеченным, тогда как последующие неисправности могут быстро перерасти в критический отказ.
Решение Alpais Ground Fault Detection интегрирует информацию от реле замыкания на землю и датчика тока утечки в интерфейс мониторинга аккумуляторных батарей Alpais, чтобы поддерживать более раннее формирование аварийных сигналов и более быструю реакцию оператора.
Что включает это решение
- Мониторинг замыкания на землю для DC-аккумуляторных систем
- Интеграция датчика тока утечки и реле замыкания на землю
- Отображение аварии замыкания на землю в интерфейсе Alpais
- E-mail уведомления для зарегистрированных пользователей
- Применение для аккумуляторных батарей и соединительных кабелей аккумуляторной системы
Почему мониторинг замыкания на землю необходим
Замыкания на землю могут возникать из-за проблем с изоляцией, утечки электролита из аккумулятора с контактом на корпус или касания соединительных кабелей аккумуляторной системы с корпусом. Раннее обнаружение и формирование аварийного сигнала помогают операторам выявлять такие условия до того, как они нарушат работу системы.
Мониторинг замыкания на землю поддерживает эксплуатационную непрерывность, помогая сервисным командам обнаруживать аномальные условия заземления и реагировать до развития более серьезной неисправности.
Решение Alpais для обнаружения замыкания на землю

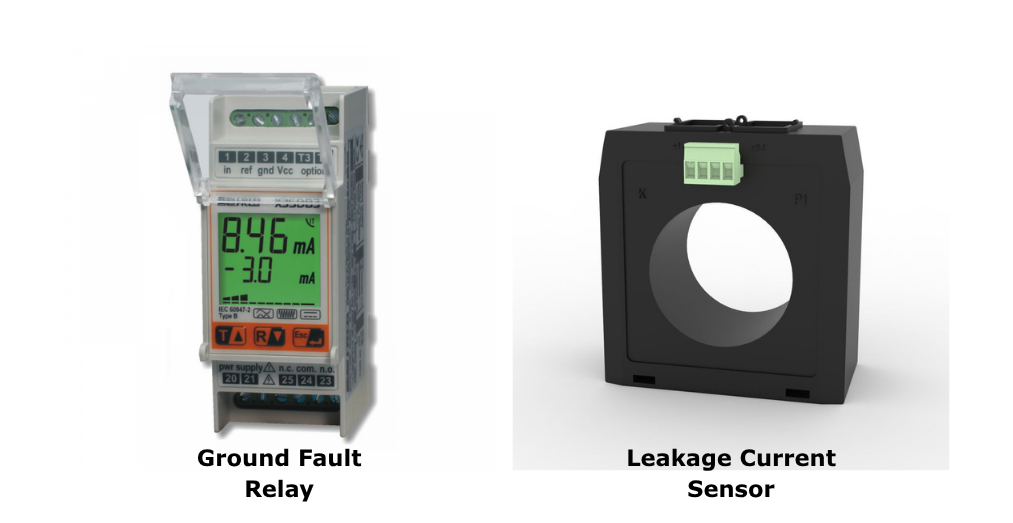

Alpais интегрирует реле замыкания на землю и датчик тока утечки для каждой батарейной цепи. При возникновении замыкания на землю реле активирует систему Alpais, а программное обеспечение уведомляет пользователей через интерфейс мониторинга.
Такой подход обеспечивает своевременные предупреждения, поддерживает профилактическое обслуживание и повышает видимость для критически важных DC-применений без лишнего усложнения системы.

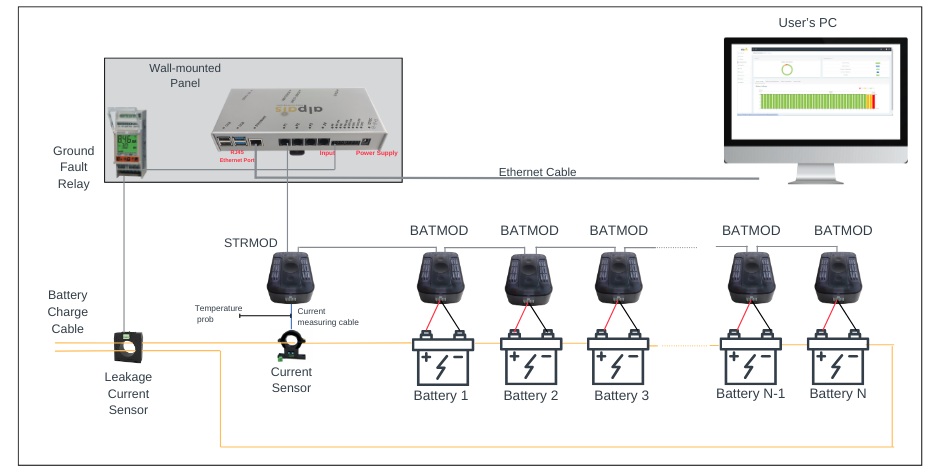

Архитектура Alpais Ground Fault Detection
Приложение для обнаружения замыкания на землю разработано для выявления неисправностей, которые могут возникать в аккумуляторной батарее или соединительных кабелях аккумуляторной системы.
Проектирование системы и уведомления
Датчик тока утечки устанавливается на соединительный кабель между ИБП и аккумуляторной батареей для измерения тока утечки, который может возникать в системе. Измеряемое значение на реле устанавливается на уровне 30 mA.
Реле замыкания на землю получает измеренное значение и активируется при достижении заданного порога. Возможны отклонения 1% в mA.

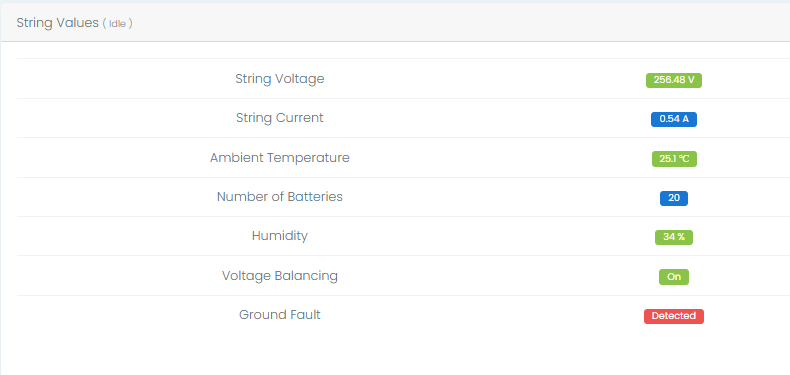

После обработки контактной информации в модуле ConMod на интерфейсе Alpais отображается уведомление “ground fault detected”. В тот же период зарегистрированным пользователям также отправляется e-mail с уведомлением “ground fault detected”.
