Expansión del Alcance en Aplicaciones UPS, DC Industrial y NiCd
Los Battery Monitoring Systems (BMS) han sido tradicionalmente diseñados para monitorear parámetros eléctricos a nivel de batería y proporcionar visibilidad sobre el rendimiento del sistema. En muchas instalaciones, esto incluye mediciones como voltaje de celda, resistencia interna y temperatura.
Sin embargo, la experiencia operativa en sistemas UPS, infraestructuras DC industriales y bancos de baterías NiCd demuestra que el comportamiento de las baterías no puede explicarse completamente únicamente mediante datos eléctricos. Los mecanismos de degradación, riesgos de seguridad y desviaciones de rendimiento suelen estar relacionados con condiciones ambientales, características de instalación, prácticas de mantenimiento y efectos eléctricos a nivel de sistema.
Qué cubre este whitepaper
- Limitaciones del monitoreo convencional de baterías
- Monitoreo de condición de baterías mediante análisis de tendencias y observación de desequilibrios
- Monitoreo de infraestructura para parámetros ambientales, químicos y eléctricos relacionados con seguridad
- Voltage balancing como función activa de estabilización
- Diferencias de aplicación entre sistemas UPS, DC industrial y baterías NiCd
1. Introducción

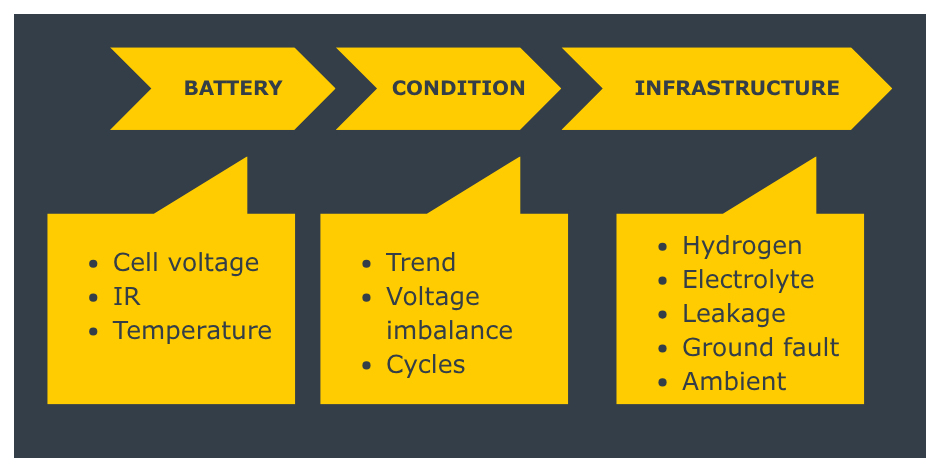

Como resultado, los sistemas de monitoreo están ampliando gradualmente su alcance. El enfoque está cambiando desde observar únicamente la batería hacia observar también las condiciones bajo las cuales opera la batería.
Esta transición puede definirse como:
Del Monitoreo de Baterías al Monitoreo de Condición e Infraestructura de Baterías.
2. Limitaciones del Monitoreo Convencional de Baterías

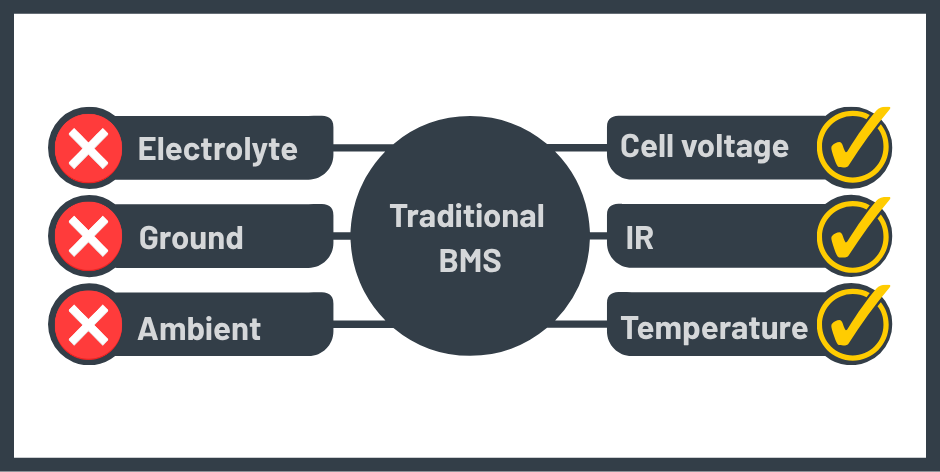

Las implementaciones tradicionales de BMS proporcionan visibilidad esencial, pero operan dentro de un marco limitado. Los parámetros monitoreados típicamente incluyen voltaje de celda, resistencia interna, temperatura de batería y voltaje y corriente de string.
Estos parámetros son efectivos para detectar desequilibrios, seguir tendencias de envejecimiento e identificar fallas evidentes. Sin embargo, varias condiciones críticas permanecen fuera de este alcance.
Por ejemplo, la degradación del aislamiento puede desarrollarse sin desviaciones inmediatas de voltaje. La pérdida de electrolito en sistemas NiCd no puede inferirse directamente a partir de valores eléctricos. La acumulación de gas no se refleja en las mediciones estándar de batería. Las condiciones ambientales que afectan el envejecimiento de la batería a menudo no se incluyen.
Esto crea una brecha entre lo que se mide y lo que realmente afecta la confiabilidad del sistema.
3. Expansión hacia el Monitoreo de Condición
El primer nivel de expansión es la interpretación de los datos medidos dentro de un contexto operativo más amplio.
En lugar de evaluar parámetros individualmente, el sistema proporciona una visión más completa de la condición de la batería mediante la observación combinada de la distribución de voltaje entre celdas, tendencias de resistencia interna a lo largo del tiempo, comportamiento térmico tanto a nivel de celda como ambiental, y patrones operativos como ciclos de carga y descarga.
Esta capa no introduce nuevos tipos de medición, pero mejora la forma en que los datos existentes son interpretados dentro de la operación del sistema.

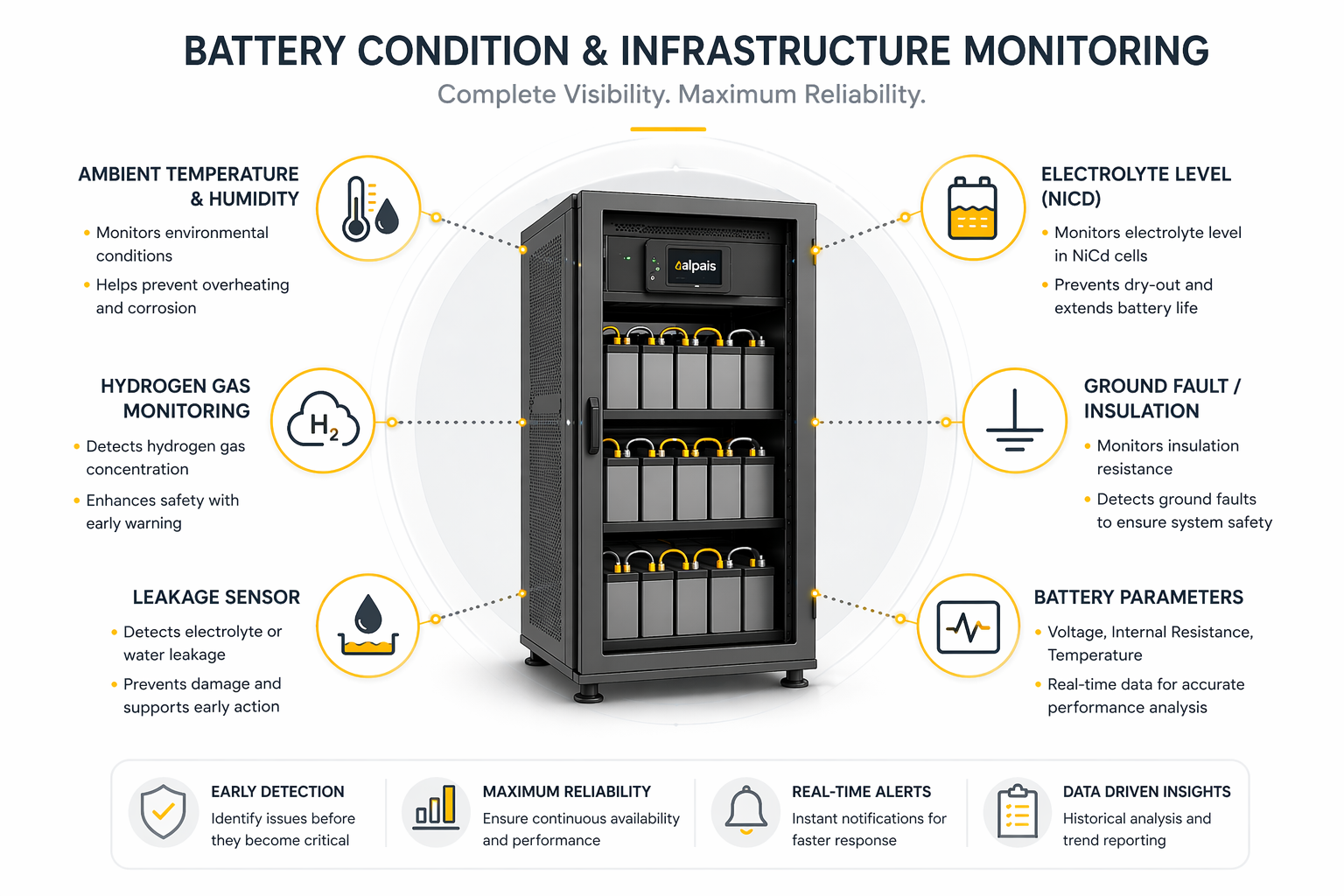

4. Capa de Monitoreo de Infraestructura
El segundo nivel de expansión implica integrar parámetros que no son directamente eléctricos pero que son esenciales para el rendimiento y la seguridad del sistema.
4.1 Condiciones Ambientales
El rendimiento de las baterías está fuertemente influenciado por factores ambientales. La temperatura ambiente, la humedad y las condiciones de ventilación afectan la tasa de envejecimiento, la estabilidad química y la consistencia operativa.
Las temperaturas elevadas aceleran los procesos de degradación, mientras que una distribución desigual de temperatura dentro de un banco de baterías puede provocar envejecimiento no uniforme. Monitorear estas condiciones permite correlacionar el comportamiento de las baterías con el impacto ambiental.
4.2 Parámetros Químicos y Físicos
En sistemas de baterías NiCd, ciertos parámetros proporcionan información directa sobre la condición interna de la batería.
El monitoreo del nivel de electrolito permite detectar pérdida de líquido, lo que puede conducir a exposición de materiales activos y sobrecalentamiento localizado. Este parámetro no puede derivarse de mediciones de voltaje o resistencia.
La concentración de gas hidrógeno es otro factor crítico. Durante la carga se genera hidrógeno, y una ventilación insuficiente puede provocar acumulación. Esto representa un riesgo de seguridad a nivel de sistema más que un parámetro individual de batería.
4.3 Integridad Eléctrica y Seguridad
La infraestructura eléctrica juega un papel clave en la confiabilidad del sistema, especialmente en aplicaciones DC industriales.
El monitoreo de falla a tierra proporciona supervisión continua del aislamiento entre el sistema DC y tierra. Esto permite detección temprana de trayectorias anormales de corriente.
La medición de fuga a nivel de celda complementa esto identificando degradación temprana del aislamiento antes de que evolucione hacia una falla a nivel de sistema.
Estos parámetros amplían el monitoreo desde la condición de la batería hacia la integridad eléctrica general.
4.4 Efectos Eléctricos a Nivel de Sistema
Algunos efectos se originan en el sistema de potencia más que en la propia batería, pero influyen directamente en el rendimiento de la batería.
La ripple current, típicamente causada por el comportamiento del rectificador, introduce un componente AC en el sistema DC. Esto puede aumentar la temperatura y contribuir a condiciones de carga desiguales.
Incluir estos parámetros proporciona una representación más precisa de las condiciones operativas.
