Componentes del Sistema de Monitoreo de Baterías
El Alpais Battery Monitoring System está diseñado con una arquitectura modular compuesta por tres componentes principales de hardware: Battery Module, String Module y Control Module. Esta estructura permite monitoreo escalable, diseño flexible del sistema y recolección confiable de datos para aplicaciones de baterías estacionarias.
Alpais BMS puede adaptarse fácilmente a distintos tamaños y configuraciones de sistema, por lo que es adecuado para aplicaciones que van desde pequeños bancos de baterías hasta instalaciones industriales de gran escala.

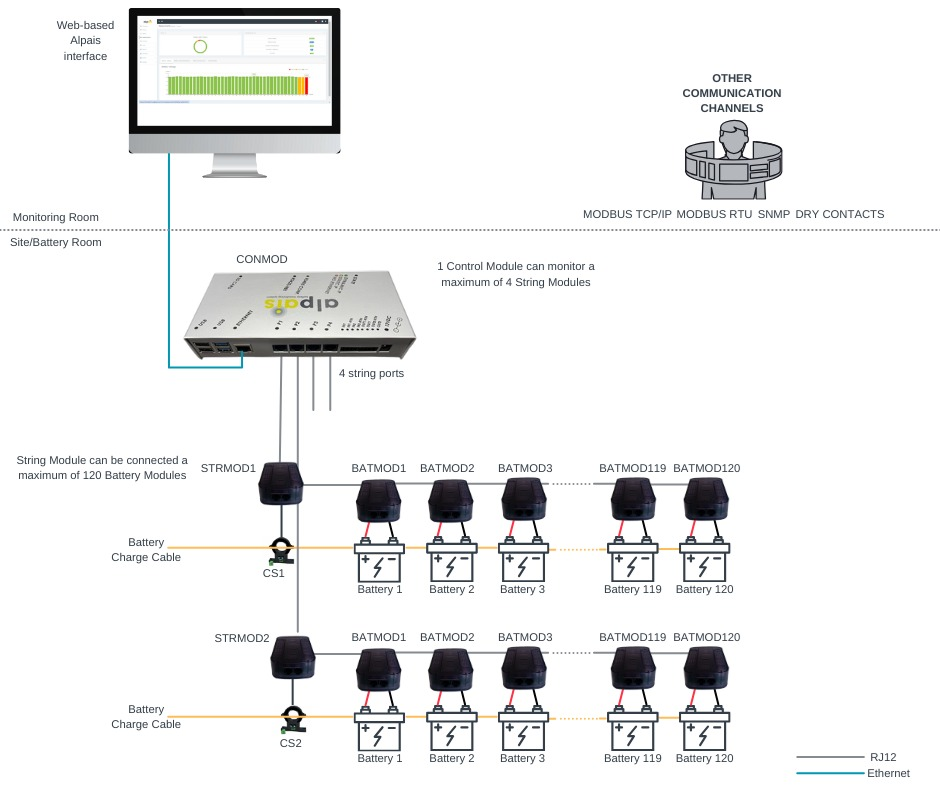

La arquitectura del sistema se basa en la siguiente estructura modular:
- Un Battery Module para cada batería individual
- Un String Module para cada string de baterías
- Un Control Module para hasta 4 String Modules
- Cada String Module puede conectar hasta 120 Battery Modules
- Cada Control Module puede monitorear hasta 480 baterías en múltiples strings
Para bancos de baterías compuestos por más de 120 baterías/celdas, consulte las
soluciones de monitoreo industrial de baterías para aplicaciones de gran escala y energía crítica.
Componentes de Alpais BMS
Battery Module

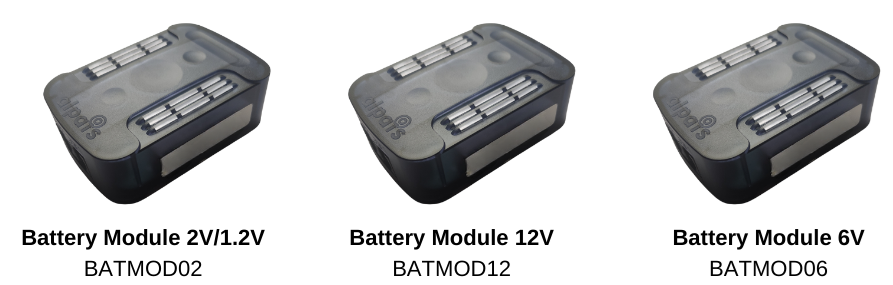

Los Battery Modules están diseñados para baterías plomo-ácido y baterías NiCd. Existen diferentes tipos de Battery Module: 6V, 12V y 1.2V/2V.
Cada Battery Module mide parámetros clave como resistencia interna, voltaje de batería y temperatura de batería, proporcionando información detallada sobre la condición y el rendimiento de cada batería individual.
El Battery Module tiene una cubierta transparente y 3 LEDs para una detección rápida en sitio.
Una característica clave del sistema es el direccionamiento automático, que simplifica la instalación y reduce el tiempo de puesta en marcha.
String Module

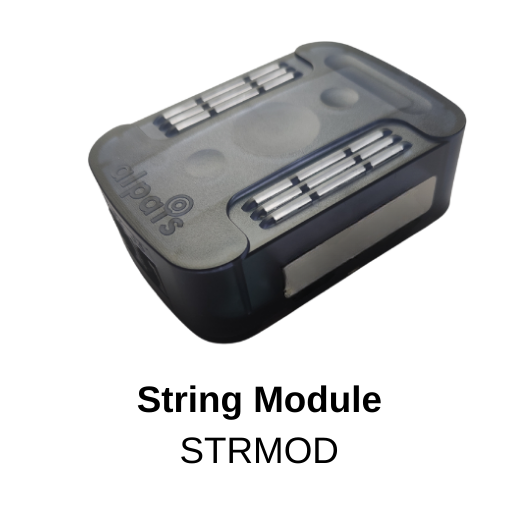

El String Module comparte la misma carcasa con 3 LEDs.
Mide voltaje de string, corriente de string, temperatura/humedad ambiente y ciclos de carga/descarga, permitiendo un monitoreo integral a nivel de string.
El entorno y los ciclos de carga/descarga se monitorean como estándar en Alpais BMS.
También transmite los datos de los Battery Modules al Control Module.
Control Module
El Control Module es la unidad central del sistema, responsable de recopilar, procesar y gestionar todos los datos de medición.
Soporta hasta 4 conexiones de string —hasta 480 baterías en strings paralelos— y permite integración con sistemas externos mediante protocolos de comunicación como SNMP, Modbus RTU y Modbus TCP. Esto permite una integración fluida con sistemas de monitoreo de baterías y entornos SCADA.
El sistema puede almacenar hasta 10 años de datos históricos y proporciona conectividad Ethernet para acceso y monitoreo remoto.

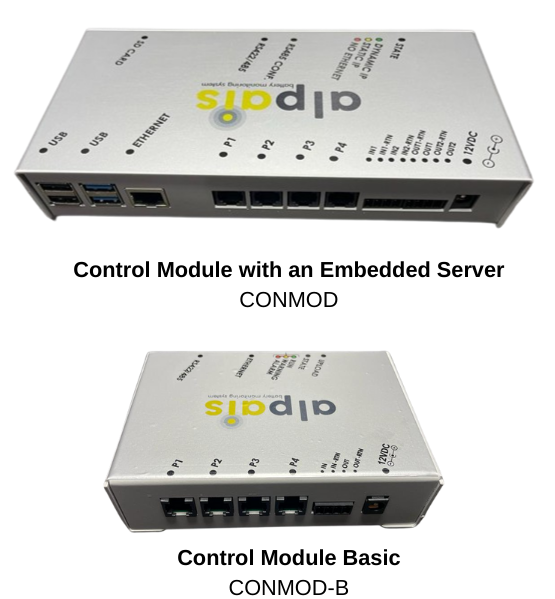

Existen dos tipos de Control Modules; uno de ellos es Control Module with Embedded Server. En esta versión, Alpais Software viene preinstalado y funciona directamente en el Control Module, eliminando la necesidad de un servidor externo o PC.
Este enfoque simplifica la instalación y reduce el tiempo de puesta en marcha. Además, la solución embedded mejora la seguridad del sistema al mantener los datos y el software dentro del dispositivo.
