Las fallas a tierra pueden ocurrir silenciosamente en sistemas de baterías DC y generar riesgos como daños en equipos, riesgo de incendio o downtime inesperado. En muchos sistemas DC, una primera falla puede pasar desapercibida, mientras que fallas posteriores pueden escalar rápidamente hacia situaciones críticas.
Alpais Ground Fault Detection integra información de relé de falla a tierra y sensor de corriente de fuga en la interfaz de monitoreo de baterías Alpais para soportar una generación más temprana de alarmas y una respuesta más rápida del operador.
Qué cubre esta solución
- Monitoreo de falla a tierra para sistemas de baterías DC
- Integración de sensor de corriente de fuga y relé de falla a tierra
- Visualización de alarma de falla a tierra en la interfaz Alpais
- Notificación por correo electrónico para usuarios registrados
- Aplicación para packs de baterías y cables de conexión de baterías
Por Qué el Monitoreo de Falla a Tierra Es Esencial
Las fallas a tierra pueden ocurrir como resultado de problemas de aislamiento, fugas de batería que generan contacto con el chasis o cables de conexión de baterías que tocan el chasis. La detección temprana y la generación de alarmas ayudan a los operadores a identificar estas condiciones antes de que comprometan el sistema.
El monitoreo de falla a tierra soporta la continuidad operativa al ayudar a los equipos de mantenimiento a detectar condiciones anormales de puesta a tierra y responder antes de que la situación evolucione hacia una falla más grave.
La Solución Alpais Ground Fault Detection

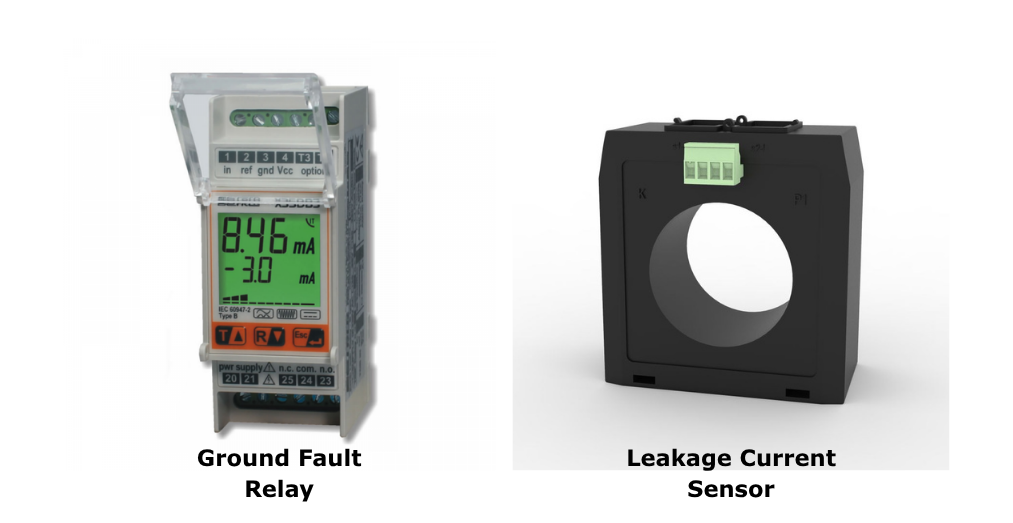

Alpais integra un relé de falla a tierra y un sensor de corriente de fuga para cada string de baterías. Cuando ocurre una falla a tierra, el relé activa el sistema Alpais y el software notifica a los usuarios mediante la interfaz de monitoreo.
Este enfoque proporciona alertas oportunas, soporta mantenimiento preventivo y mejora la visibilidad para aplicaciones críticas de energía DC sin agregar complejidad innecesaria.

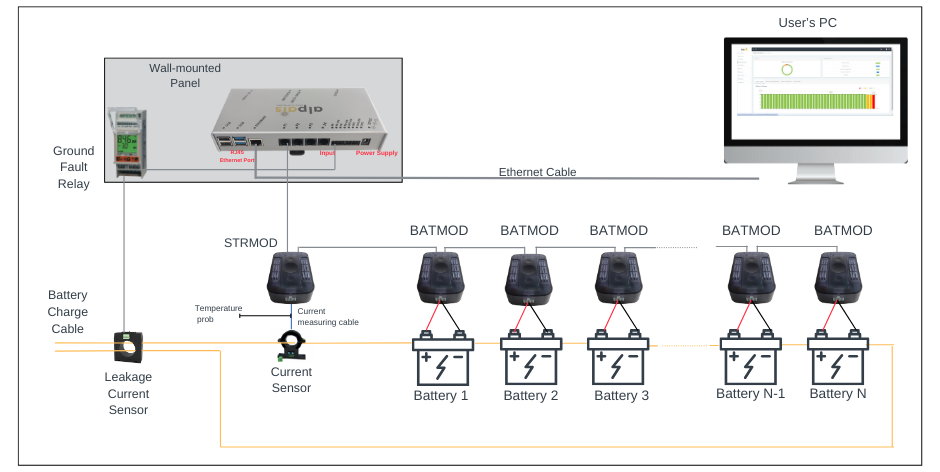

Arquitectura de Alpais Ground Fault Detection
La aplicación de detección de falla a tierra está diseñada para detectar fallas a tierra que puedan ocurrir en el pack de baterías o en los cables de conexión de baterías.
Diseño del Sistema y Notificaciones
Se instala un sensor de corriente de fuga en el cable de conexión entre el UPS y el pack de baterías para medir la corriente de fuga que pueda ocurrir en el sistema. El valor medido se configura en 30 mA en el relé.
El relé de falla a tierra recibe el valor medido y se activa cuando alcanza el valor configurado. Pueden ocurrir variaciones de 1% en mA.

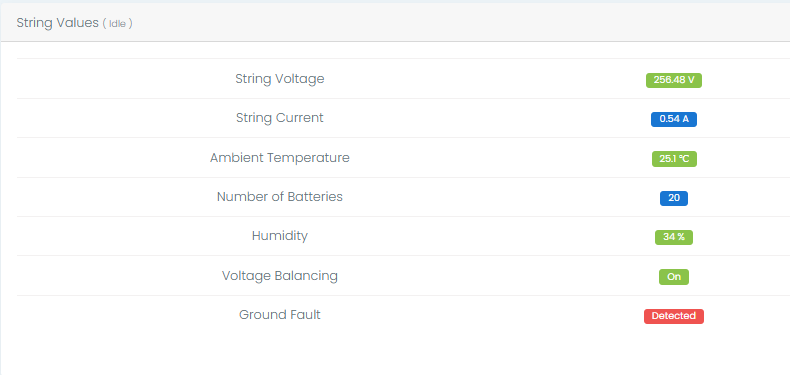

Después de que la información de contacto es procesada en el control module, se muestra una notificación “ground fault detected” en la interfaz Alpais. También se envía un correo electrónico “ground fault detected” a los usuarios registrados dentro del mismo período.
