قد تحدث الأعطال الأرضية بصمت في أنظمة بطاريات DC، مما قد يسبب مخاطر مثل تلف المعدات، أو مخاطر الحريق، أو التوقف غير المتوقع. في العديد من أنظمة DC، قد يبقى العطل الأول غير ملحوظ، بينما يمكن أن تتطور الأعطال اللاحقة بسرعة إلى أعطال حرجة.
يدمج حل Alpais لكشف الأعطال الأرضية معلومات مرحل العطل الأرضي ومستشعر تيار التسرب داخل واجهة مراقبة البطاريات Alpais لدعم إصدار الإنذارات مبكراً وتسريع استجابة المشغلين.
ما الذي يغطيه هذا الحل؟
- مراقبة الأعطال الأرضية لأنظمة بطاريات DC
- تكامل مستشعر تيار التسرب ومرحل العطل الأرضي
- عرض إنذار العطل الأرضي على واجهة Alpais
- إشعار بالبريد الإلكتروني للمستخدمين المسجلين
- تطبيق على حزم البطاريات وكابلات توصيل البطاريات
لماذا تُعد مراقبة الأعطال الأرضية ضرورية؟
قد تحدث الأعطال الأرضية نتيجة مشكلات في العزل، أو تسرب من البطارية يؤدي إلى ملامسة الهيكل، أو ملامسة كابلات توصيل البطاريات للهيكل. يساعد الكشف المبكر وإصدار الإنذار المشغلين على تحديد هذه الحالات قبل أن تؤثر على النظام.
تدعم مراقبة الأعطال الأرضية استمرارية التشغيل من خلال مساعدة فرق الصيانة على اكتشاف حالات التأريض غير الطبيعية والاستجابة قبل أن تتطور إلى عطل أكثر خطورة.
حل Alpais لكشف الأعطال الأرضية

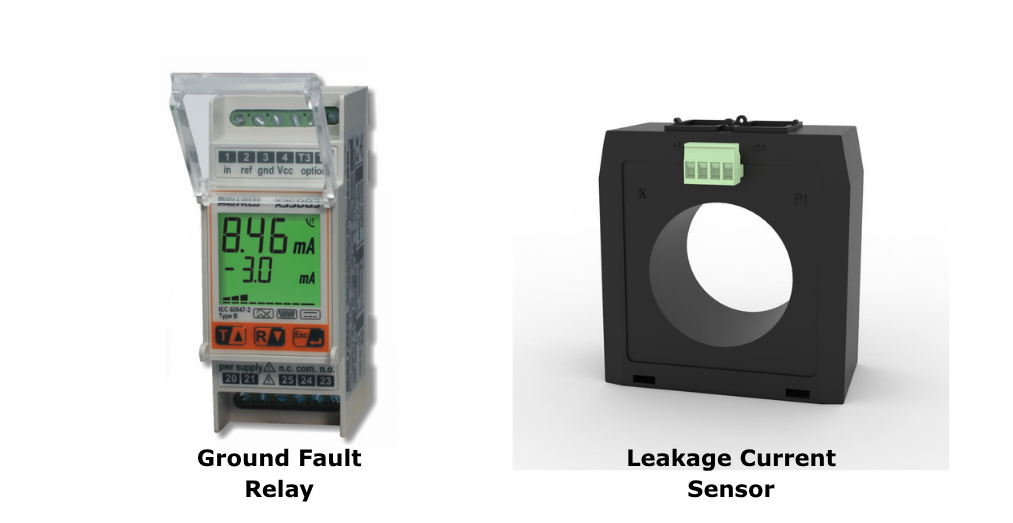

يدمج Alpais مرحل عطل أرضي ومستشعر تيار تسرب لكل سلسلة بطاريات. عند حدوث عطل أرضي، يقوم المرحل بتفعيل نظام Alpais ويقوم البرنامج بإشعار المستخدمين عبر واجهة المراقبة.
يوفر هذا النهج تنبيهات في الوقت المناسب، ويدعم الصيانة الوقائية، ويحسن الرؤية التشغيلية لتطبيقات طاقة DC الحرجة دون إضافة تعقيد غير ضروري.

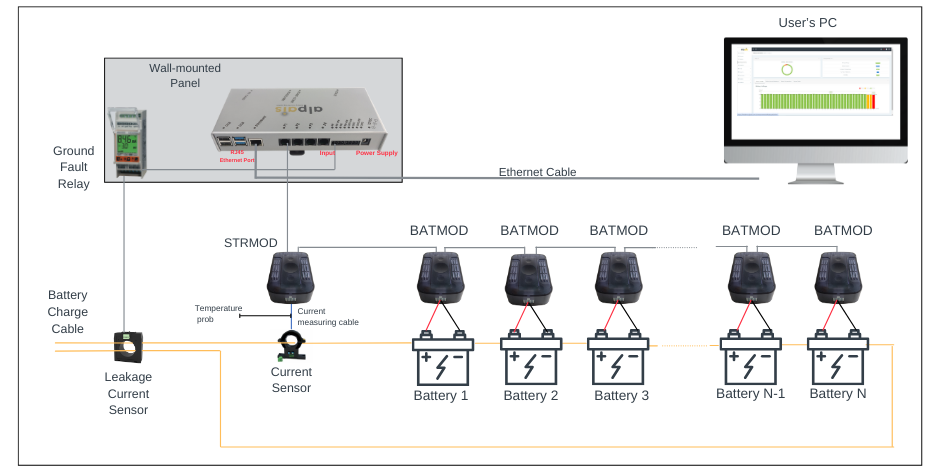

بنية كشف الأعطال الأرضية من Alpais
تم تصميم تطبيق كشف الأعطال الأرضية لاكتشاف الأعطال الأرضية التي قد تحدث في حزمة البطاريات أو كابلات توصيل البطاريات.
تصميم النظام والإشعارات
يتم وضع مستشعر تيار التسرب على كابل التوصيل بين نظام UPS وحزمة البطاريات لقياس تيار التسرب الذي قد يحدث في النظام. ويتم ضبط القيمة المقاسة على 30 mA في المرحل.
يستقبل مرحل العطل الأرضي القيمة المقاسة ويتم تفعيله عند وصولها إلى القيمة المحددة. قد تحدث فروقات بنسبة 1% في قيمة mA.

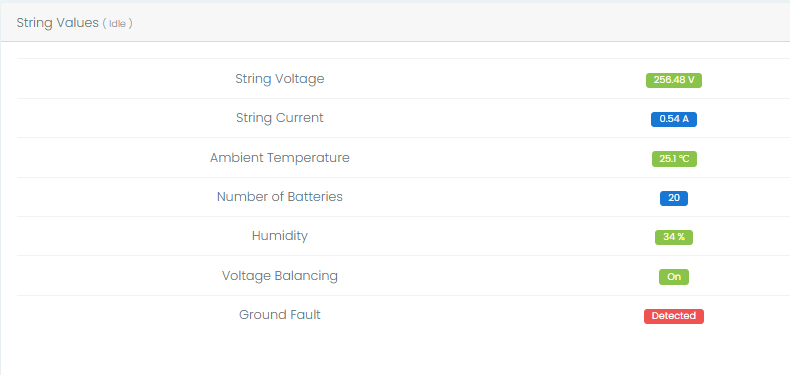

بعد معالجة معلومات التلامس في وحدة التحكم، يتم عرض إشعار “تم اكتشاف عطل أرضي” على واجهة Alpais. كما يتم إرسال بريد إلكتروني بعنوان “تم اكتشاف عطل أرضي” إلى المستخدمين المسجلين خلال نفس الفترة.
هل تحتاج إلى كشف الأعطال الأرضية لنظام البطاريات لديك؟
تواصل مع Alpais لمناقشة نظام البطاريات، وظروف الموقع، ومتطلبات الإنذارات، واحتياجات التكامل.
